وصلة بطارية 18650، شريط نيكل نقي، عرض 49.5 ملم، شريط 2 بي

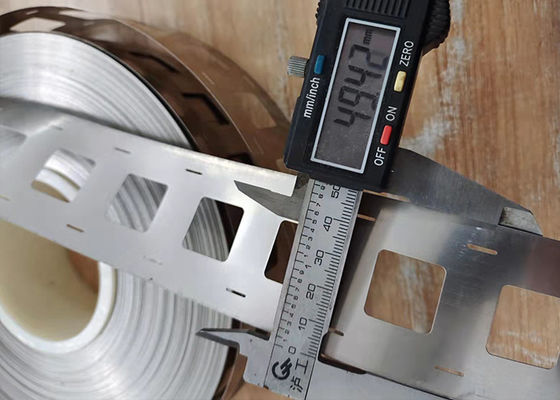

شريط 2P بعرض 49.5 مم هو التنسيق القياسي لتوصيل أزواج خلايا 18650 عبر صف حزمة - شريط واحد يغطي خليتين متوازيتين بنمط لحام واحد. هذا شريط نيكل نقي 49.5 مم 2P يتم لفه لخدمة توصيل بطاريات 18650: مسافة 19.5 مم لمطابقة تباعد الخلايا، سطح لامع لعمليات لحام نقطي مستقرة، ومقاومة كهربائية 0.096 أوم.متر للحفاظ على انخفاض حرارة مسار التيار. Ni200 و Ni201 هما الدرجتان القياسيتان في هذا الخط، مع توفر N4/N6 أيضًا؛ سماكات 0.1، 0.15 و 0.2 مم تغطي مهام الحزمة النموذجية، والأحجام الأخرى مخصصة حسب الرسم.

يأتي شريط توصيل البطارية في عائلتين من التنسيقات. شريط التبويب الضيق (2-15 مم) يتم قصه إلى عرض علامات تبويب فردية ولحامه خلية بخلية؛ الشريط العريض مثل تنسيق 49.5 مم هذا يحمل تخطيط 2P مثقوب مسبقًا أو نمطي مسبقًا، لذا فإن شريطًا واحدًا يربط خليتين متوازيتين في وقت واحد ويقلل من المناولة على خط التجميع. الاختيار هو مسألة حجم: الشريط النمطي العريض يناسب تجميع الدُفعات حيث يكون تخطيط اللحام ثابتًا، بينما يناسب مخزون التبويب الضيق الحزم المرنة أو المختلطة. توفر هذه الصفحة تنسيق 49.5 مم العريض لتوصيل 18650 2P - إذا كانت حزمتك تستخدم خلية أو تكوينًا مختلفًا، فإن نفس شريط النيكل متاح بعروض وأنماط أخرى حسب الرسم.

ملاحظة: تبدأ طلبات الشريط القياسية بحد أدنى للطلب يبلغ 5 كجم؛ شريط N4 عالي النقاء بحد أدنى 3 كجم. يمكن إنتاج السماكة والأبعاد حسب متطلبات العميل - قدم رسمك للتأكيد.

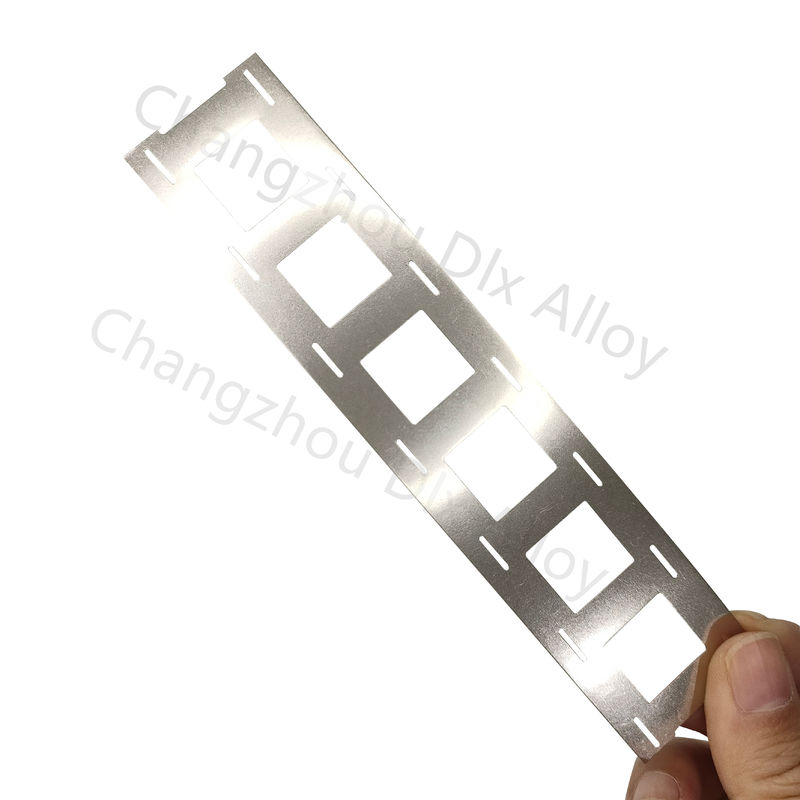

• نمط 2P لأزواج 18650 - عرض 49.5 مم بمسافة 19.5 مم يطابق خليتين متوازيتين في شريط واحد، مما يوفر عمل التجميع.
• مقاومة منخفضة - المقاومة الكهربائية 0.096 أوم.متر تجعل حزمة البطارية أقوى وتوفر الطاقة.
• سهولة اللحام، اتصال مستقر - خصائص اللحام النقطي الجيدة للنيكل النقي تعطي لحامات قوية وقابلة للتكرار.
• سطح لامع - تشطيب نظيف ولامع يدعم اتصال اللحام والاختراق المتسق.
• قوة شد جيدة وقابلية تشغيل - سهل التشغيل في التجميع، مع مقاومة للتآكل وخصائص مغناطيسية متأصلة في النيكل النقي.

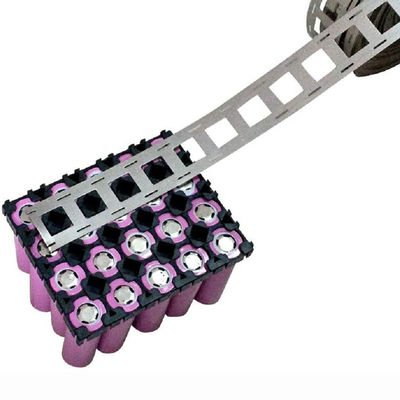

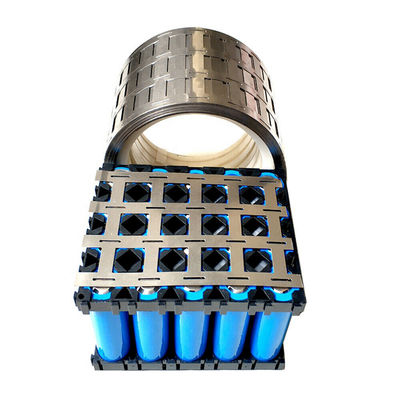

خليتان 18650 جنبًا إلى جنب تحددان المسافة: مسافة 19.5 مم للشريط تطابق تباعد الخلايا، وعرض 49.5 مم يغطي الزوج بالإضافة إلى أرضية اللحام. استخدام شريط عريض بالحجم المحدد مسبقًا بدلاً من علامات التبويب الفردية يقلل من خطوات المناولة ويحافظ على اتساق مواضع اللحام عبر الصف - الهندسة مقفلة بواسطة الشريط، وليس بواسطة المشغل.

في تكوين 2P، تشترك خليتان في الاتصال، لذا يحمل الشريط مسار التيار المدمج. المقاومة المنخفضة (0.096 أوم.متر) تحد من التسخين عند وصلة اللحام، ومسافة 19.5 مم تبقي نقاط اللحام على أطراف الخلية بدلاً من عبر الفجوة. تتوفر مسافة وعرض مخصصان حسب الرسم؛ أخبرنا بتباعد الخلايا وتخطيط الصف وسيتم تأكيد النمط قبل اللف.

جميع الدرجات الأربع هي نيكل تجاري نقي، وليس سبائك، وجميعها تلحم بشكل نظيف في لحام البقعة بالمقاومة. Ni201 (≥99.0% Ni، C ≤0.02%) هو الخيار منخفض الكربون لخدمة البطاريات؛ Ni200 (≥99.2% Ni، C ≤0.15%) هو المعيار الاقتصادي؛ N4 (≥99.9%) و N6 (≥99.5%) يتبعان نظام التسمية GB. النقاء والكربون يؤثران على سلوك اللحام والتآكل طويل الأمد، وليس الموصلية - حدد الدرجة التي يشير إليها رسمك، وستذكر شهادة المطحنة التركيب الفعلي.

يتم تحديد اللحام النقطي عند السطح: الزيت، الأكسيد والنتوءات هي الأسباب الأولى لفشل اللحامات. يتم إنتاج هذا الشريط بسطح لامع ونظيف ويتم فحصه لكل دفعة من حيث التركيب، السماكة، العرض وحالة السطح. عملية الإنتاج - الصهر، الدرفلة، المعالجة الحرارية، التشطيب والاختبار - تتم داخليًا، وسجلات الدُفعات ترافق الشحنة بحيث تلحم الملف التالي مثل الأول.

كل دفعة تمر بتحليل التركيب الكيميائي، وقياس السماكة والعرض، واختبار الخصائص الميكانيكية وفحص السطح قبل الإصدار. يتم فحص نظافة السطح في منطقة اللحام بشكل خاص - النتوءات، الزيت والأكسيد هي الأسباب الأولى لفشل لحامات الأطراف - وسجلات الدُفعات ترافق الشحنة.

• شريط Ni200 / Ni201 — ASTM B162 (لوحة، صفائح وشريط النيكل)
• شريط N4 / N6 — GB/T 2072-2020 (شريط ورق النيكل وسبائكه)
• وثائق التصدير — EN 10204 3.1 MTC

• المعايير: ASTM B162؛ GB/T 2072-2020؛ EN 10204
• أدبيات الصناعة: ASM Specialty Handbook: Nickel, Cobalt, and Their Alloys (ASM International)؛ أدلة معهد النيكل للتآكل والتطبيقات
• المصادر الأولية: كتالوج المصنع، شهادات اختبار المطحنة (EN 10204 3.1)، شهادات ISO 9001 / SGS

يتم توريد الشريط ملفوفًا بصندوق كرتوني أو ملفوفًا بكيس بولي، مع حماية للحواف حسب الحاجة. التسليم يستغرق 7-15 يومًا للإنتاج القياسي، 3-7 أيام للكميات الصغيرة المتوفرة في المخزون، و 15-30 يومًا للمتطلبات المخصصة المعقدة المؤكدة حسب رسمك.

يختار عملاء البطاريات DLX لنفس السبب الذي يدفعهم للبقاء: الشريط الذي يصل يطابق الشريط الذي حددوه - نفس العرض، نفس المسافة، نفس السطح اللامع، نفس سلوك اللحام - لأن التركيب والهندسة والسطح يتم التحقق منها لكل دفعة على خط نيكل فقط يعمل منذ عام 2002. مع أنظمة معتمدة من ISO 9001 و SGS، وسعة 10,000 طن/سنة ووثائق تصدير حسب EN 10204 3.1، نوفر شريط نيكل نمطي وسادة لبناة حزم البطاريات عبر أسواق التصدير.

قدم رسمك وكميتك للحصول على عرض أسعار مؤكد.

عرض 49.5 مم بمسافة 19.5 مم مصمم لخليتين 18650 متوازيتين لكل شريط (2P). لتباعد خلايا مختلف أو تخطيطات صفوف مختلفة، يتم تخصيص المسافة والعرض حسب الرسم - أرسل تكوين الخلية الخاص بك وسنؤكد النمط.

نعم. يتم قفل المسافة والعرض حسب الرسم عند تأكيد الطلب؛ المسافة القياسية هنا هي 19.5 مم والعرض 49.5 مم، وكلاهما قابل للتعديل حسب هندسة حزمتك.

0.1 مم يناسب الحزم خفيفة الوزن حيث يكون مدخل حرارة اللحام مصدر قلق؛ 0.15 مم هو التوازن الشائع بين سعة التيار وقابلية اللحام؛ 0.2 مم يحمل تيارًا أعلى للحزم المتطلبة. نطاق الشريط يغطي 0.05-0.5 مم إجمالاً.

Ni201 (منخفض الكربون، ≥99.0% Ni) هو الخيار النموذجي للبطاريات؛ Ni200 (≥99.2%) هو المعيار الاقتصادي؛ N4 (≥99.9%) و N6 (≥99.5%) يتبعان نظام GB. اذكر التعيين في الطلب وستطابقه شهادة المطحنة.

يبدأ الشريط القياسي من 5 كجم؛ شريط N4 عالي النقاء من 3 كجم. العينات مجانية لـ N6/Ni200 (0.5 كجم)؛ يتم فرض رسوم على عينات N4/Ni201 واستردادها عند أول طلب بقيمة 50 كجم أو أكثر.

يتم شحن الإنتاج القياسي في 7-15 يومًا؛ الكميات الصغيرة المتوفرة في المخزون في 3-7 أيام؛ المتطلبات المخصصة المعقدة في 15-30 يومًا بعد تأكيد الرسم. تشمل طلبات التصدير شهادات اختبار المطحنة EN 10204 3.1 وسجلات اختبار الدُفعات.
