| الاسم التجاري: | DLX |
| رقم الموديل: | اكتب ك سلك التمديد المزدوج الحراري |
| موك: | 5 |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 300 طن شهريا |
كابل التوسيع الحراري من النيكل - الكروم النيكل - السيليكون النيكل - الألومنيوم 0.5 * 2
أسلاك تعويض المزدوج الحراري هي أسلاك تستخدم لربط المزدوج الحراري وأدوات القياس.بسبب إشارة الجهد الضعيفة التي تنتجها العاملات الحرارية وتعرضها لتغيرات درجة الحرارة البيئية، من الضروري استخدام أسلاك تعويض المزدوج الحراري لتعويض درجة الحرارة لضمان دقة القياس.
الوظائف الرئيسية لأسلاك تعويض المزدوج الحراري هي كما يلي:
تعويض درجة الحرارة: يمكن لأسلاك تعويض الطاقة الحرارية توفير تعويض إشارة الجهد المقابلة بناءً على تغيرات درجة الحرارة البيئية.القضاء على تأثير تغيرات درجة الحرارة على نتائج القياس.
حماية العاملات الحرارية: يمكن لأسلاك تعويض العاملات الحرارية حماية العاملات الحرارية من الأضرار الميكانيكية والتآكل والعوامل الأخرى ، مما يطيل عمر خدمتها.
إشارة الإرسال: يمكن لسلك تعويض الحرارة أن ينقل إشارة الجهد الضعيف التي يولدها الحرارة إلى جهاز القياس ، مما يحقق قياس دقيق لدرجة الحرارة.

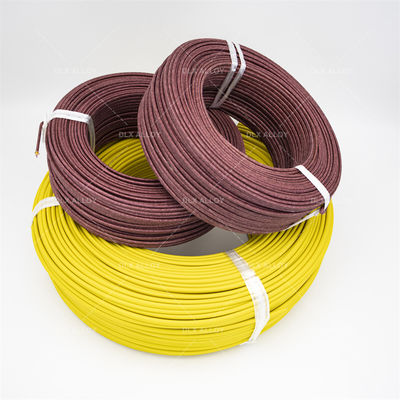

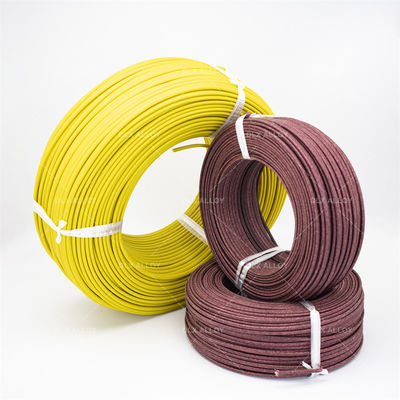

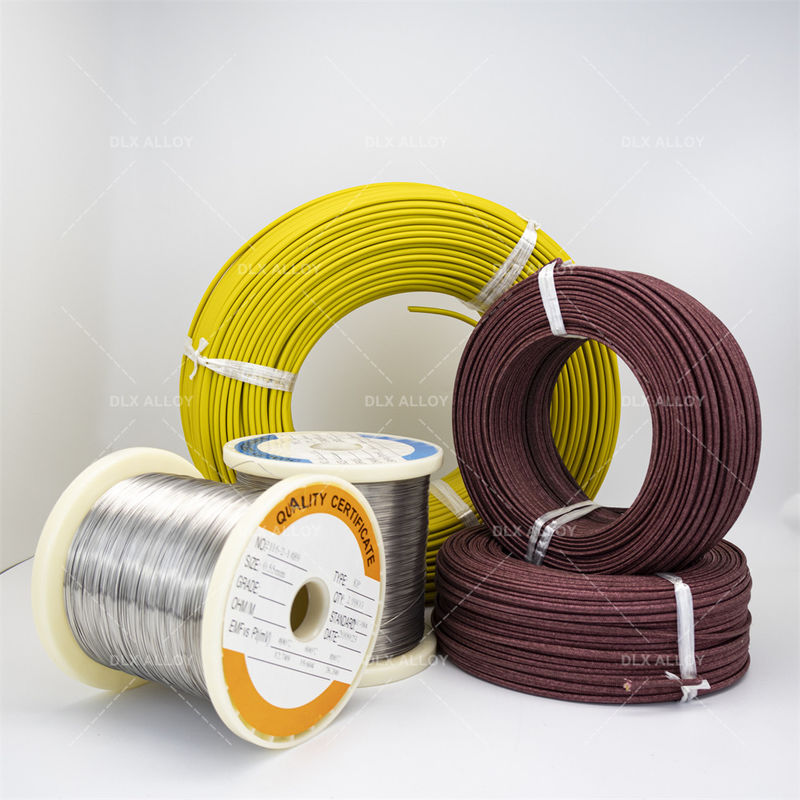

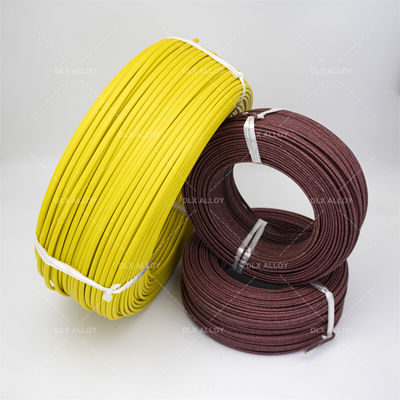

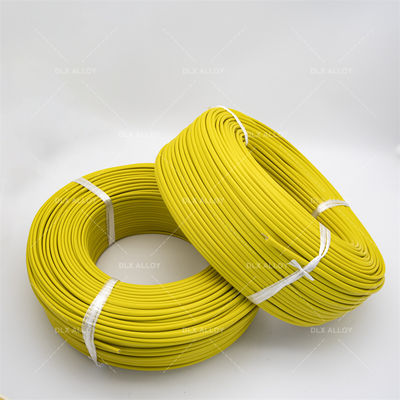

كابل التوسيع من النوع K 0.5 * 2 عزل أحمر أسود من PVC مع غطاء من PVC. التوصيل هو مادة ثيرموكوبل من النوع K وهي نيكل كروم مع نيكل سيليكون أو نيكل ألومنيوم.البناء مشابه للكابلات المعدنية المزدوجة ولكن مادة الموصل مختلفة.يتم استخدام الحرارة في العمليات لاستشعار درجة الحرارة ويتم توصيلها إلى القياسات الحرارية للإشارة والتحكميتم توجيه الحرارة والحرارة الكهربائية عن طريق كابلات تمديد الحرارة / كابلات تعويض الحرارة.يجب أن يكون الموصلات المستخدمة لهذه الكابلات الحرارية خاصيات كهربائية حرارية مماثلة لتلك التي يستخدمها الحرارة لتحديد درجة الحرارة.
أساساًحرارة سلك رقيقةيتم استخدام الأسلاك من الدرجة العالية لصنع نقاط استشعار من العاملات الحرارية.سلك التوسيع للحامل الحرارييستخدم فقط لتوسيع إشارة ثيرموبول من المسبار إلى الجهاز الذي يقرأها.كابل تمديد الحرارةيستخدم في درجات حرارة محيطة منخفضة. قد تمر إشارة تمثل درجة حرارة أعلى مما تم استلامه من المسبار.سلك التوسيع للحامل الحراري من النوع Kقد لا تتعرض جسديا لتلك درجة الحرارة العالية.سلك الحرارة المتشابكيمكن استخدامه كحبل تمديد ولكن لا يمكن استخدام سلك تمديد فيسلك الحرارة المرنيختلف الطول القابل للاستخدام لهذه الأسلاك بناءً على العديد من العوامل.
| الرمز | أسلاك عنصر الحرارة | |
| +القدم الإيجابية | -ساق سلبية | |
| ن | نيكروسي (NP) | الني-سي-ماغنيسيوم (NN) |
| ك | النيكروكربون (KP) | الني-ال ((سي) (KN) |
| E | نيكرو (EP) | (كوني) |
| ج | الحديد (JP) | (كوني) |
| T | النحاس | (كوني) |
| ASTM | ANSI | IEC | DIN | ب.س. | الـ NF | الـ JIS | GOST |
| (الجمعية الأمريكية للاختبار والمواد) E 230 | (المعهد الوطني الأمريكي للمعايير) MC 96.1 | (المعيار الأوروبي من قبل اللجنة الكهربائية الدولية 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (المعايير البريطانية) 4937.1041، EN 60584 - 1/2 | (النظام الفرنسي) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (المعايير الصناعية اليابانية) C 1602 - C 1610 | (وحدة المواصفات الروسية) 3044 |
نطاق درجة حرارة العمل
| قطر/ملم | درجة حرارة العمل لفترة طويلة /oC | درجة حرارة العمل لفترة قصيرة / oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
نطاق الحجم
السلك: 0.12 إلى 8.0 ملم
درجة حرارة التشغيل المستمرة القصوى: تصل إلى 2,300F (1,260C)
الاستخدام قصير الأجل: 2,336F (1,280C)
سلك من نوع الحرارة، -454 إلى 2300F (-270 إلى 1,260C)
سلك التمديد، 32 إلى 392F (0 إلى 200C)
