| الاسم التجاري: | DLX |
| رقم الموديل: | اكتب ك سلك التمديد المزدوج الحراري |
| موك: | 5 |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 300 طن شهريا |

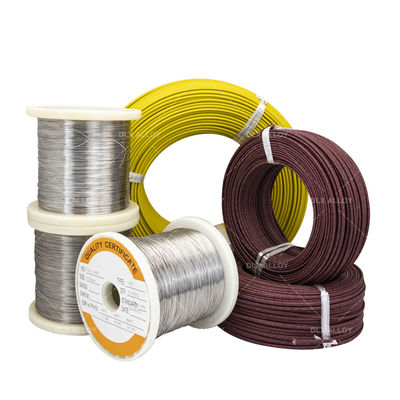

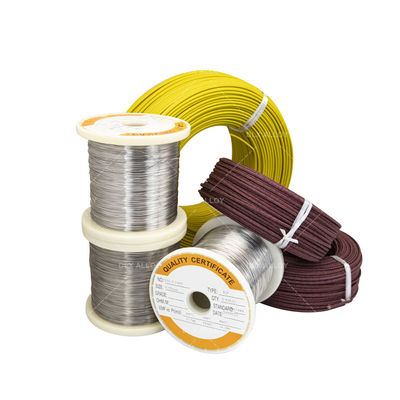

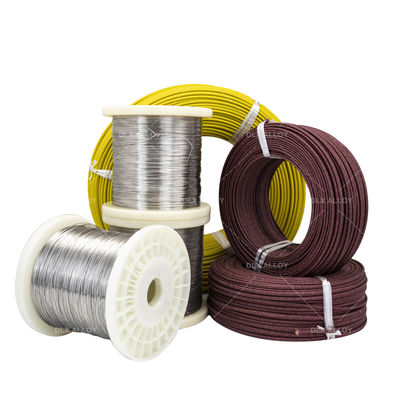

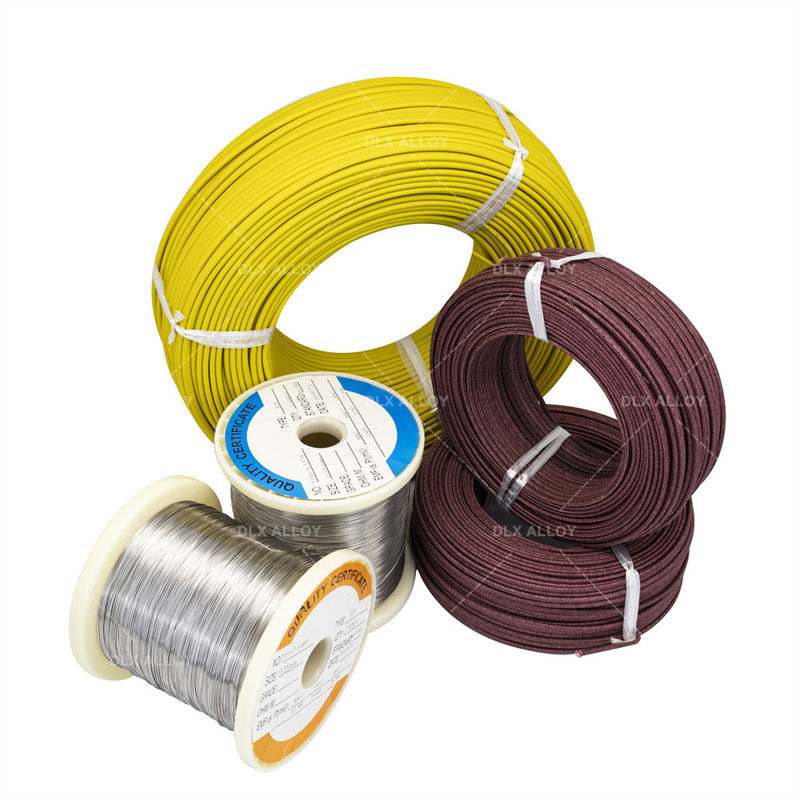

كابل تمديد من النوع K لقياس الحرارة لتعويض درجة الحرارة
تنقسم نماذج أسلاك التعويض إلى SC، KC، KX، EX، JX، TX وفقًا لتنوع المنتج.
من بينها: أ) الحرف الأول من النموذج يتوافق مع رقم تدرج المزدوج الحراري؛
ب) يمثل الحرف "X" سلك التعويض الممتد (النوع)
ج) يمثل الحرف "C" سلك التعويض من نوع التعويض (النوع)
ملاحظة: يمكن تجهيز أسلاك التعويض من النوع SC بمزدوجات حرارية ذات فهرسة من النوع R.
كابل تمديد من النوع K 0.5*2 عزل أحمر أسود من مادة PVC بغلاف PVC. الموصل هو مادة من النوع K للمزدوج الحراري وهي نيكل-كروم مع نيكل-سيليكون أو نيكل-ألومنيوم. البناء مشابه لكابل أجهزة القياس المزدوج ولكن مادة الموصل مختلفة. تُستخدم المزدوجات الحرارية في العمليات لاستشعار درجة الحرارة وتتصل بمقاييس الحرارة للإشارة والتحكم. يتم توصيل المزدوج الحراري ومقياس الحرارة كهربائيًا عبر كابلات تمديد المزدوج الحراري / كابلات تعويض المزدوج الحراري. يجب أن تتمتع الموصلات المستخدمة في كابلات المزدوج الحراري هذه بخصائص كهروحرارية (قوة دافعة كهربائية) مماثلة لتلك الخاصة بالمزدوج الحراري المستخدم لاستشعار درجة الحرارة.
بشكل أساسي، مزدوج حراري بسلك دقيق تُستخدم درجات الأسلاك لصنع نقاط الاستشعار للمزدوجات الحرارية. ومع ذلك، فإن سلك تمديد المزدوج الحراري يُستخدم فقط لتمديد إشارة المزدوج الحراري من المسبار إلى الجهاز الذي يقرأها. يُستخدم كابل تمديد المزدوج الحراري في درجات حرارة محيطة أقل. قد ينقل إشارة تمثل درجة حرارة أعلى مما استقبله من المسبار. ومع ذلك، سلك تمديد المزدوج الحراري من النوع K قد لا يتعرض فعليًا لتلك الدرجة الحرارة العالية. يمكن استخدام سلك مزدوج حراري مجدول كسلك تمديد ولكن لا يمكن استخدام سلك تمديد في سلك مزدوج حراري مرن كنقطة استشعار. يختلف طول الاستخدام لهذه الأسلاك بناءً على عوامل متعددة.
| رمز | مكونات أسلاك المزدوج الحراري | |
| + ساق موجبة | - ساق سالبة | |
| N | ني-كر-سي (NP) | ني-سي-مغنيسيوم (NN) |
| K | ني-كر (KP) | ني-ألومنيوم (سيليكون) (KN) |
| E | ني-كر (EP) | نحاس-نيكل |
| J | حديد (JP) | نحاس-نيكل |
| T | نحاس (TP) | نحاس-نيكل |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (الجمعية الأمريكية للاختبار والمواد) E 230 | (المعهد الوطني الأمريكي للمعايير) MC 96.1 | (المعيار الأوروبي من اللجنة الكهروتقنية الدولية 584)-1/2/3 | (معايير الصناعة الألمانية) EN 60584 -1/2 | (المعايير البريطانية) 4937.1041، EN 60584 - 1/2 | (المعايير الفرنسية) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (المعايير الصناعية اليابانية) C 1602 - C 1610 | (توحيد المواصفات الروسية) 3044 |
نطاق درجة حرارة العمل
| القطر/مم | درجة حرارة العمل طويلة الأمد /ºC | درجة حرارة العمل لفترة قصيرة /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
نطاق الحجم
سلك: 0.12 إلى 8.0 مم.
الحد الأقصى لدرجة حرارة التشغيل المستمر: تصل إلى 2300 فهرنهايت (1260 درجة مئوية)
استخدام قصير الأمد: 2336 فهرنهايت (1280 درجة مئوية)
سلك درجة المزدوج الحراري، -454 إلى 2300 فهرنهايت (-270 إلى 1260 درجة مئوية)
سلك تمديد، 32 إلى 392 فهرنهايت (0 إلى 200 درجة مئوية)
