| الاسم التجاري: | DLX |
| رقم الموديل: | اكتب ك سلك التمديد المزدوج الحراري |
| موك: | 5 |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 300 طن شهريا |

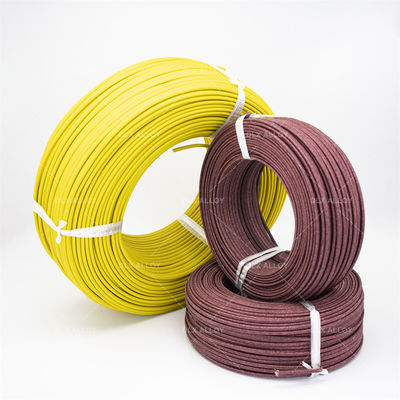

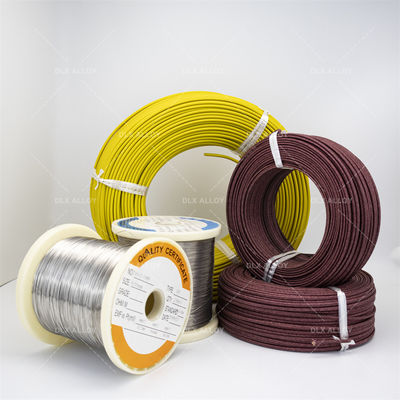

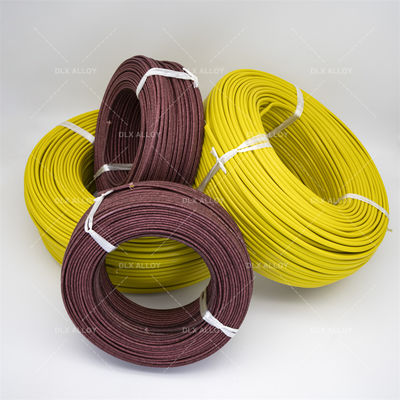

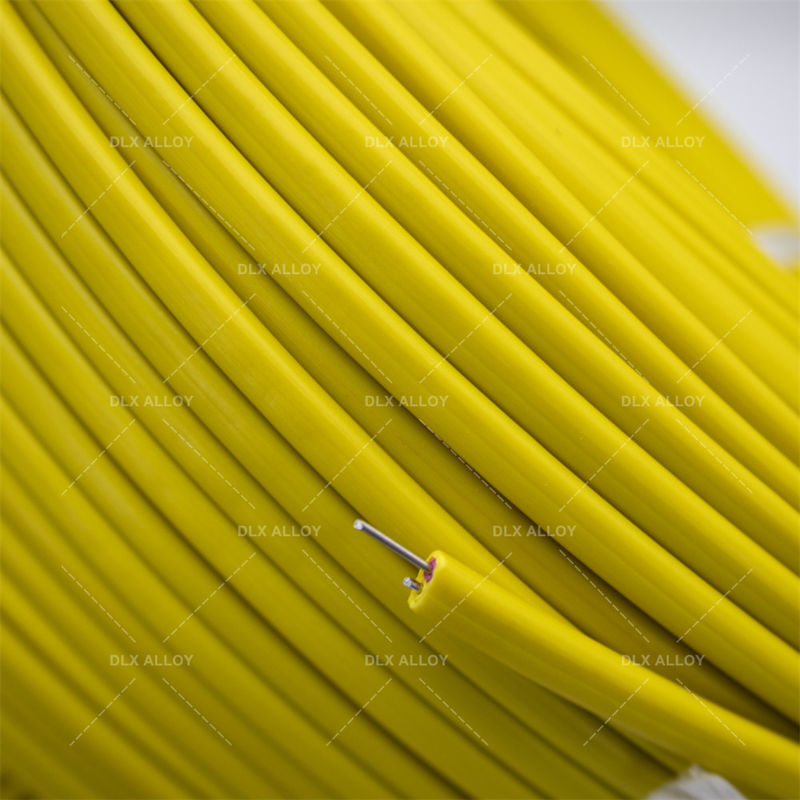

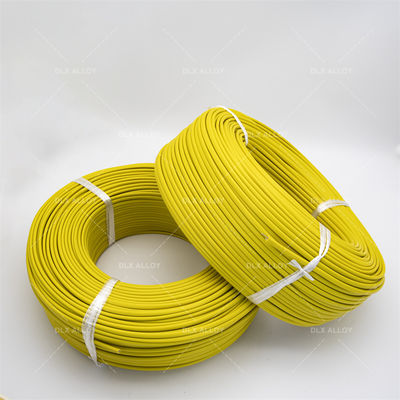

نوع K / J / E / N / T / R / S / B كابل التوسيع الحراري مع غطاء PVC لمدى درجة الحرارة -20 ~ 100 ° C
مبدأ قياس درجة حرارة سلك التعويض الحراري
وظيفة الأسلاك المكافئة للحاملين الحراريين هي تمديد الكهرباء الحرارية، أي تحريك الطرف البارد للحاملين الحراريين،وربطها مع جهاز العرض لتشكيل نظام قياس درجة الحرارةيستخدم المنتج بشكل رئيسي في أجهزة قياس درجة الحرارة المختلفة وقد تم استخدامه على نطاق واسع في إدارات مثل البترول والكيماويات والمعادن والطاقة.
بشكل عام، يمكن أن تكون العدسات الحرارية على بعد عدة عشرات من الأمتار من مقياس الحرارة،و درجة الحرارة في الطرف البارد (المخرج) من ثيرموبول يختلف عن درجة الحرارة المحيطة من مقياس الحرارة (حتى حتى عدة عشرات من درجات).
إذا تم استخدام أسلاك النحاس العادية ، وفقا لمبدأ العاملات الحرارية ، فإن التقاطع سيولد إمكانات حرارية كهربائية ، مما يؤدي إلى أخطاء القياس.
مشكلة انخفاض الجهد في أسلاك نقل المسافات الطويلة هي بسبب عائق المدخل العالي لعدالة الحرارة،التيار التنفيذي الصغير (مستوى ميكرو A) الذي يولده ثيرموبول (مستوى الميلي فولت)، وخسارة انخفاض الجهد الصغيرة على السلك، والتي هي عموما ضمن نطاق الخطأ.الذي يسمح بالبث على مسافة طويلة دون تعويض الأسلاك.
إذا تم استخدام سلك تعويضي (يجب أن يتطابق مع رقم تصنيف المزدوج الحراري)يمكن للمادة المعدنية المستخدمة توليد أصغر إمكانات كهربائية حرارية ممكنة في نقطة الأسلاك وتقليل أخطاء قياس درجة الحرارة قدر الإمكانهذا يعني أن نقوم بنقل الطرف البارد من الحرارة إلى مقياس الحرارة.
|
مجهزة برقية حرارية حتى عدد التخرج |
عادي ((G)
|
مقاومة للحرارة ((H)
|
||
|
شائعة
|
الدقة ((S))
|
شائعة
|
الدقة ((S))
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
...
|
|
ن
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
ك
|
NC-G
|
NC-GS
|
NC-H
|
...
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
ج
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | ب.س. | الـ NF | الـ JIS | GOST |
| (الجمعية الأمريكية للاختبار والمواد) E 230 | (المعهد الوطني الأمريكي للمعايير) MC 96.1 | (المعيار الأوروبي من قبل اللجنة الكهربائية الدولية 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (المعايير البريطانية) 4937.1041، EN 60584 - 1/2 | (النظام الفرنسي) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (المعايير الصناعية اليابانية) C 1602 - C 1610 | (وحدة المواصفات الروسية) 3044 |
نطاق درجة حرارة العمل
| قطر/ملم | درجة حرارة العمل لفترة طويلة /oC | درجة حرارة العمل لفترة قصيرة / oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
