| الاسم التجاري: | DLX |
| رقم الموديل: | سلك تمديد مزدوج حراري من النوع J |
| موك: | 5 |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 300 طن شهريا |

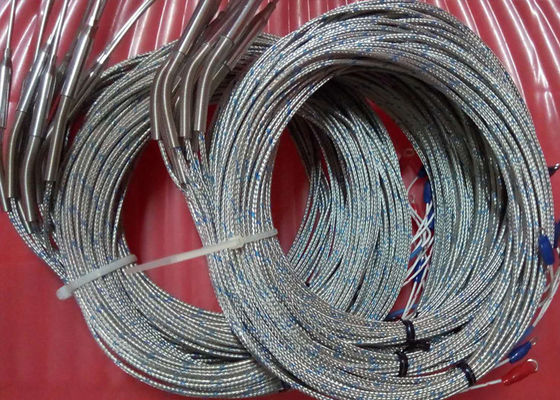

سلك تعويض المزدوج الحراري من النوع J 2 الموصلات سلك كابل المزدوج الحراري
سلك تعويض الحرارة من النوع J هو سلك خاص يستخدم لتمديد حلقة قياس الحرارة من النوع J وتعويض تغير درجة حرارة الطرف البارد.إنها مصنوعة من مواد مثل سبيكة الحديد والنحاس والنيكل، لديها أداء كهربائي حراري جيد واستقرار،ويمكنها الحفاظ على نفس خصائص القوة الكهربائية الحرارية الكهربائية مثل ثيرموبول نوع J في نطاق درجة حرارة معينة (عادة ما تكون -25 °C إلى 70 °C أو أعلى)، اعتمادا على مواد العزل).

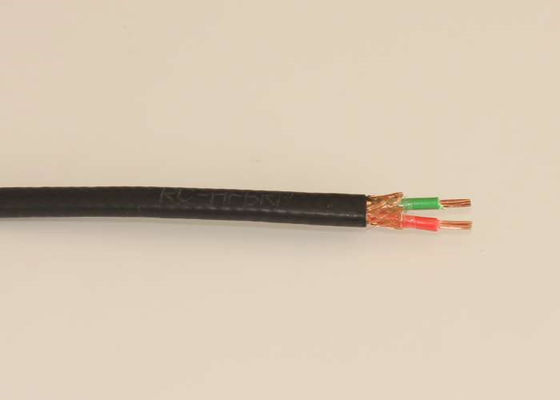

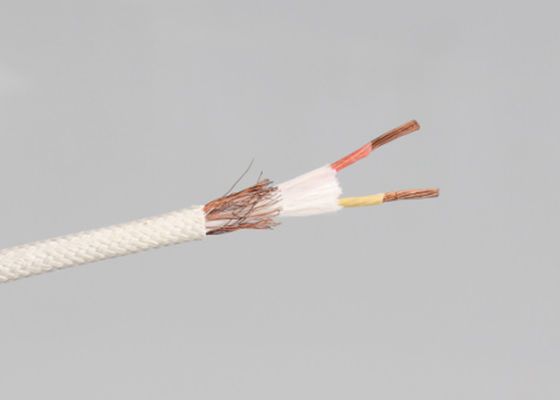

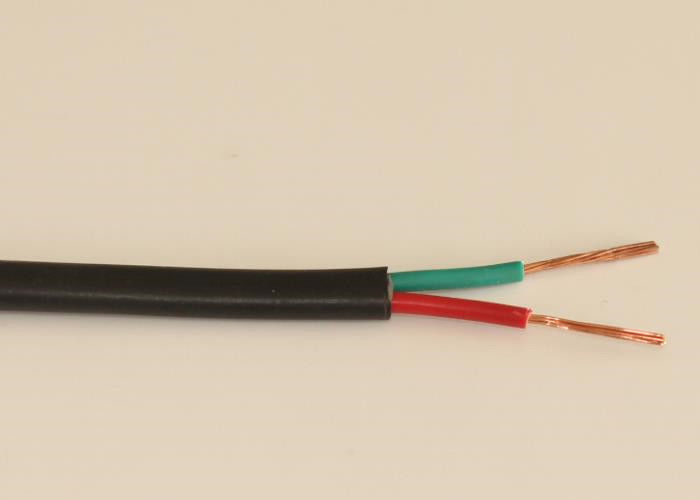

اعتماداً على مواد العزل والغلاف ، تتوفر أسلاك التعويض من النوع J في مجموعة متنوعة من النماذج ، مثل غلاف البوليفينيل كلوريد المعزول من البوليفينيل كلوريد (JX-GA-VV)غلاف عازل من البلاستيك الفلور (JX-HA-FF)، والبولي إيثيلين المعزول معزول الكلوريد البوليفينيل (JX-GA-YJV) ، الخ.الأسلاك المحمية و المقاومة للنار متاحة أيضا لتلبية متطلبات مكافحة التداخل والوقاية من الحرائق في بيئات مختلفة.
الأسلاك المكافئة من النوع J تستخدم على نطاق واسع في مجالات قياس درجة الحرارة الصناعية ، مثل الكهرباء والمعادن والصناعة الكيميائية ، إلخ.التي يمكن أن تحسن بشكل فعال دقة وموثوقية نظام قياس درجة الحرارةعند الاستخدام ، انتبه إلى مطابقة مع J-type thermocouple وتأكد من أن القطبين الإيجابي والسلبي للأسلاك متصلان بشكل صحيح.
| الرمز | أسلاك عنصر الحرارة | |
| +القدم الإيجابية | -ساق سلبية | |
| ن | نيكروسي (NP) | الني-سي-ماغنيسيوم (NN) |
| ك | النيكروكربون (KP) | الني-ال ((سي) (KN) |
| E | نيكرو (EP) | (كوني) |
| ج | الحديد (JP) | (كوني) |
| T | النحاس | (كوني) |
| ASTM | ANSI | IEC | DIN | ب.س. | الـ NF | الـ JIS | GOST |
| (الجمعية الأمريكية للاختبار والمواد) E 230 | (المعهد الوطني الأمريكي للمعايير) MC 96.1 | (المعيار الأوروبي من قبل اللجنة الكهربائية الدولية 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (المعايير البريطانية) 4937.1041، EN 60584 - 1/2 | (النظام الفرنسي) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (المعايير الصناعية اليابانية) C 1602 - C 1610 | (وحدة المواصفات الروسية) 3044 |
نطاق درجة حرارة العمل
| قطر/ملم | درجة حرارة العمل لفترة طويلة /oC | درجة حرارة العمل لفترة قصيرة / oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
المعامل الحراري الحديد-النحاس-النيكل (المعامل الحراري من النوع J) يطلق عليه أيضًا العامل الحراري الثابت الحديد. لديه الكهرباء الإيجابية (JP) تكوينًا كيميائيًا اسميًا من الحديد النقي ،والإلكترود السلبي (JN) هو سبيكة النحاس والنيكلوغالبا ما يطلق عليه اسم كونستانتان، ويتكون تكوينه الكيميائي الاسمي من 55٪ من النحاس و 45٪ من النيكل، بالإضافة إلى كمية صغيرة ولكن مهمة جدا من الكوبالت والحديد والمنجانيز والعناصر الأخرى.على الرغم من أنه يطلق عليه constantan، يختلف عن ثابت النيكل-الكروم-المستمر والنحاس-المستمر ، لذلك لا يمكن استبداله ب EN أو TN.
يغطي ثيرموبول الحديد الثابت نطاق درجة حرارة القياس من -210 ~ 1200 درجة مئوية ، ولكن نطاق درجة الحرارة المستخدمة عادة هو 0-750 درجة مئوية.
