| الاسم التجاري: | DLX |
| رقم الموديل: | اكتب T سلك التمديد المزدوج الحراري |
| موك: | 5 |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 300 طن شهريا |

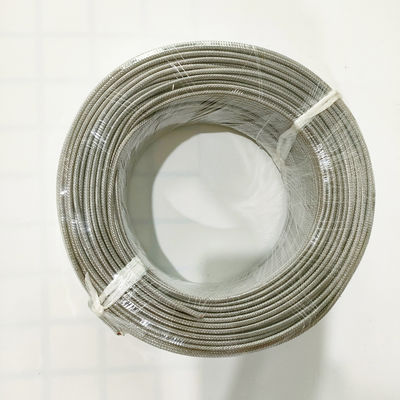

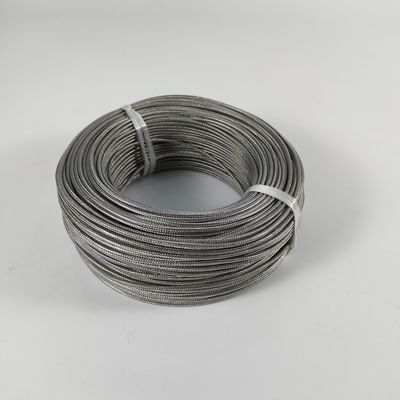

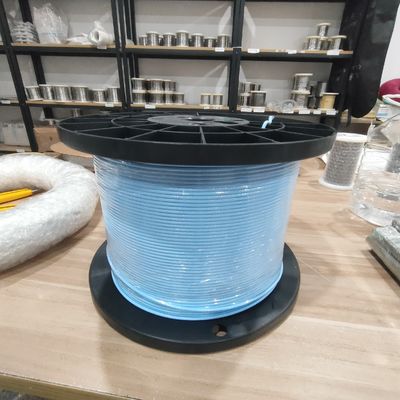

سلك تعويض كابل الحرارة عالية درجة الحرارة النوع T سلك تمديد كابل الحرارة
سلك تعويض العامل الحراري من النوع T هو سلك خاص يستخدم لربط العامل الحراري من النوع T بأدوات قياس درجة الحرارة.يتم استخدامه أساسا لتوسيع نهاية الباردة من ثيرموبول لتعويض خطأ القياس الناجم عن تغير درجة حرارة نهاية الباردةلديها أداء كهربائي حراري ممتاز واستقرارويمكنها الحفاظ على نفس خصائص القوة الكهربائية الحرارية الكهربائية مثل ثيرموبولات النوع T في نطاق درجة حرارة معين (مثل -60 °C إلى 260 °C).
السلك التعويضي من النوع T عادة ما يكون مصنوعًا من مواد سبيكة النحاس والنحاس والنيكل ، وهناك العديد من الخيارات لمواد طبقة العزل والغلاف ، مثل الكلوريد البوليفينيل (PV) ،البوليبيرفلوورو إيثيلين بروبيلين (FEP) والبوليتاترافلوورو إيثيلين القابل للذوبان (PFA) لتلبية متطلبات الاستخدام في بيئات مختلفةوتشمل نماذجها الشائعة TX-G (الاستخدام العام) ، TX-H (الاستخدام العام) ، TX-GS (الاستخدام العام الدقيق) و TX-HS (الاستخدام الدقيق المقاوم للحرارة).
هذا السلك التعويضي يستخدم على نطاق واسع في نظام قياس درجة الحرارة الآلي للنفط والكيمياء والمعادن والطاقة الكهربائية والصناعات الأخرى،والتي يمكن أن تحسن بشكل فعال دقة قياس درجة الحرارة وتضمن استقرار وموثوقية نظام القياس.
| الرمز | أسلاك عنصر الحرارة | |
| +القدم الإيجابية | -ساق سلبية | |
| ن | نيكروسي (NP) | الني-سي-ماغنيسيوم (NN) |
| ك | النيكروكربون (KP) | الني-ال ((سي) (KN) |
| E | نيكرو (EP) | (كوني) |
| ج | الحديد (JP) | (كوني) |
| T | النحاس | (كوني) |
| ASTM | ANSI | IEC | DIN | ب.س. | الـ NF | الـ JIS | GOST |
| (الجمعية الأمريكية للاختبار والمواد) E 230 | (المعهد الوطني الأمريكي للمعايير) MC 96.1 | (المعيار الأوروبي من قبل اللجنة الكهربائية الدولية 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (المعايير البريطانية) 4937.1041، EN 60584 - 1/2 | (النظام الفرنسي) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (المعايير الصناعية اليابانية) C 1602 - C 1610 | (وحدة المواصفات الروسية) 3044 |
نطاق درجة حرارة العمل
| قطر/ملم | درجة حرارة العمل لفترة طويلة /oC | درجة حرارة العمل لفترة قصيرة / oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
العامل الحراري النحاس-النحاس-النيكل (العامل الحراري من النوع T) ، المعروف أيضًا باسم العامل الحراري النحاس-المستمر ، هو عامل الحراري المعدني المنخفض التكلفة الأمثل لقياس درجات الحرارة المنخفضة.كهربائيه الإيجابي (TP) هو النحاس النقي، والإلكترود السلبي (TN) هو سبيكة النحاس والنيكل، وغالبا ما يسمى كونستانتان. وهو متوافق مع كونستانتان EN من نيكل-الكروم-كونستانتان، ولكن ليس مع كونستانتان JN من الحديد-كونستانتان،على الرغم من أنهما يطلقان عليهما " كونستانتان ".
نطاق درجة الحرارة القياسية للثرمو زوج النحاس والنحاس والنيكل هو -200 ~ 350 °C.

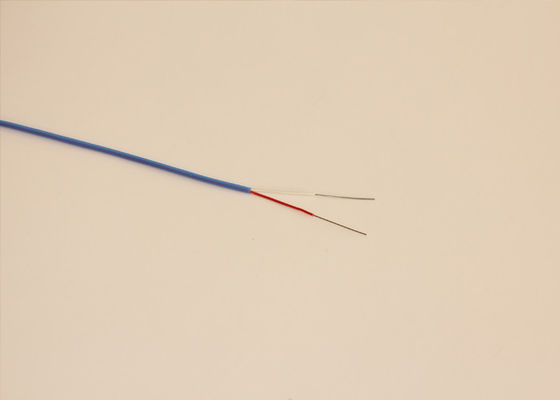

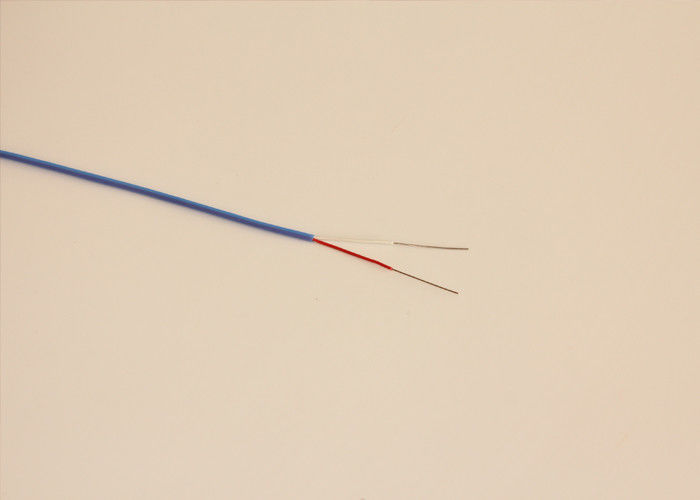

المواد والبنية: السلك التعويضي من النوع T مصنوع عادة من النحاس (الكترود الإيجابي) وسبائك النحاس والنيكل (الكترود السلبي) ،والطبقة العازلة حمراء (الكترود الإيجابي) وأبيض (الكترود السلبي).
نطاق درجة الحرارة: نطاق درجة حرارة تشغيل سلك التعويض هو -40 °C إلى 70 °C أو 105 °C للسلسلة العادية ، و -65 °C إلى 200 °C أو 260 °C للسلسلة المقاومة للحرارة.
مستوى الدقة: يتم تقسيمه إلى درجة عادية ودرجة دقة ، ودرجة الدقة لديها دقة قياس أعلى.
القدرة على مكافحة التداخل: تعتمد بعض أسلاك التعويض تصميم الحماية ، والتي يمكن أن تقلل بشكل فعال من التداخل الكهرومغناطيسي.
س1: ما هي وظيفة سلك تعويض الحرارة من النوع T؟
A1: T-type compensation wire is used to extend the cold end of the thermocouple and move the reference end of the thermocouple from the high temperature area to a place with a more stable ambient temperature to improve the temperature measurement accuracy.
س2: ما هو مادة سلك التعويض من النوع T؟
ج2: مادة الإلكترود الإيجابي لسلك التعويض من النوع T هي النحاس ، ومادة الإلكترود السلبي هي سبيكة النحاس والنيكل.
س3: ما هي نطاق درجة حرارة سلك التعويض من النوع T؟
A3: نطاق درجة حرارة التشغيل لسلك التعويض من النوع T هو:
الدرجة العادية: -40°C~70°C أو -40°C~105°C
درجة مقاومة للحرارة: -65 درجة مئوية إلى 200 درجة مئوية أو -65 درجة مئوية إلى 260 درجة مئوية.
