5s
+1
Submission successful!
|
| الاسم التجاري: | DLX |
| رقم الموديل: | 0 كر 21 |
| موك: | 5 |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 500 طن شهريا |
يتميز سبيكة FeCrAl بمقاومة عالية، ومعامل درجة حرارة منخفض، ودرجة حرارة تشغيل عالية، ومقاومة جيدة للأكسدة والتآكل تحت درجات الحرارة العالية.
يستخدم على نطاق واسع في الأفران الصناعية، والأجهزة المنزلية، والتعدين، والآلات، والطائرات، والسيارات، والصناعات العسكرية وغيرها من الصناعات التي تنتج عناصر التسخين وعناصر المقاومة.
الاسم الشائع: OhmAlloy123، FCHW-2

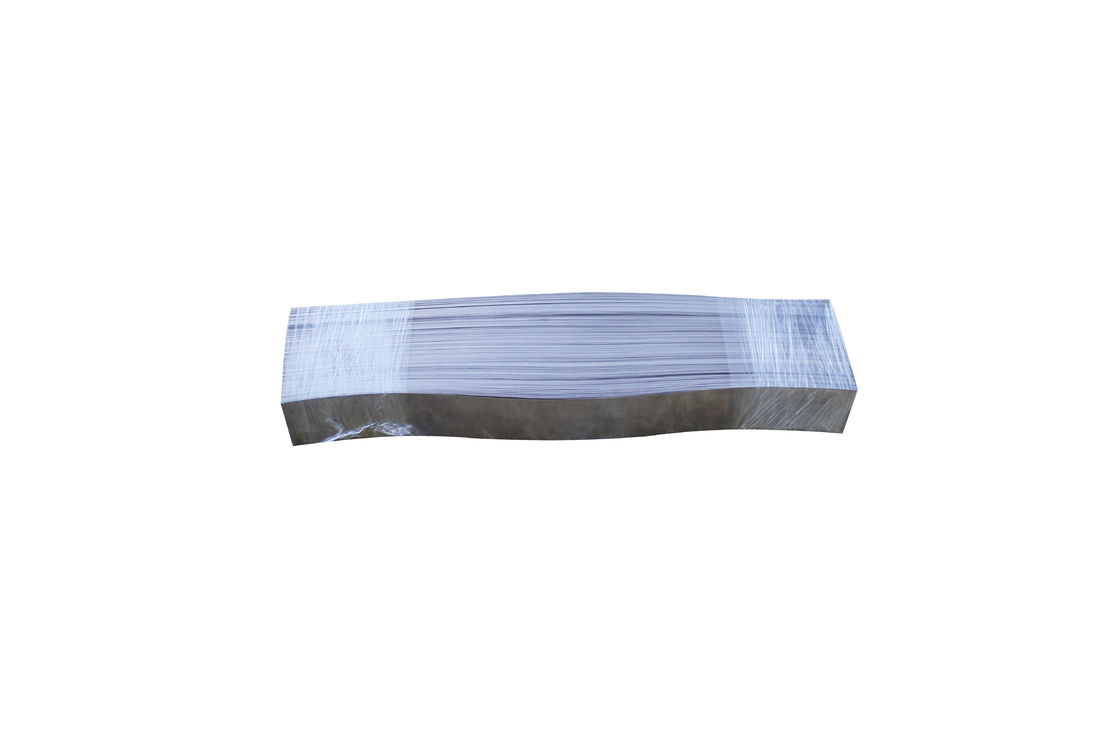

شريط مقاومة تسخين 0Cr21Al4.
| تسمية السبائك والأداء | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| التركيب الكيميائي الرئيسي | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 20.5-23.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.3 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| Re | مناسب | مناسب | مناسب | مناسب | مناسب | مناسب | مناسب | |
| Fe | الباقي | الباقي | الباقي | الباقي | الباقي | الباقي | الباقي | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| الحد الأقصى لدرجة حرارة الخدمة المستمرة للعنصر (°C) | 950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| المقاومة الكهربائية عند 20ºC(μΩ·m) | 1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| الكثافة (جم/سم3) | 7.4 | 7.1 | 7.16 | 7.25 | 7.35 | 7.1 | 7.1 | |
| الموصلية الحرارية (KJ/m·h·ºC) | 52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | ||
| معامل التمدد الخطي (α×10-6/ºC) | 15.4 | 16 | 14.7 | 15 | 13.5 | 16 | 16 | |
| نقطة الانصهار التقريبية (ºC) | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| قوة الشد (N/mm2) | 580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| الاستطالة عند الكسر (%) | >16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| تغير المساحة (%) | 65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| تردد الانحناء المتكرر (F/R) | >5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| الصلابة (H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| وقت الخدمة المستمر (ساعات/ ºC) | -- | ≥80/1300 | ≥80/1300 | ≥80/1300 | ≥80/1250 | ≥50/1350 | ≥50/1350 | |
| البنية المجهرية | الفريت | الفريت | الفريت | الفريت | الفريت | الفريت | الفريت | |
| الخصائص المغناطيسية | مغناطيسي | مغناطيسي | مغناطيسي | مغناطيسي | مغناطيسي | مغناطيسي | مغناطيسي |
|
|
||
|
||
|
||
|
||
|
||
