| الاسم التجاري: | DLX |
| رقم الموديل: | اكتب كابل T MI الحراري |
| موك: | 50 مترا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 100000 متر شهريا |
الموديل: KK, KE, KJ, KT, KN

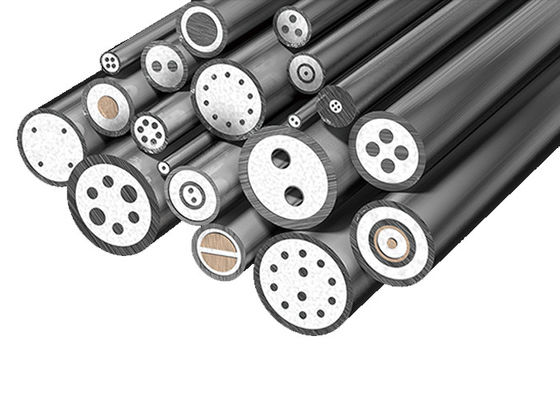

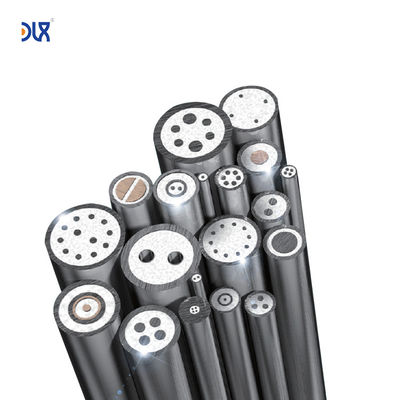

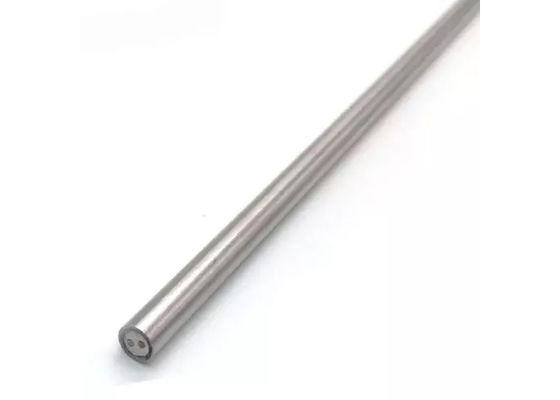

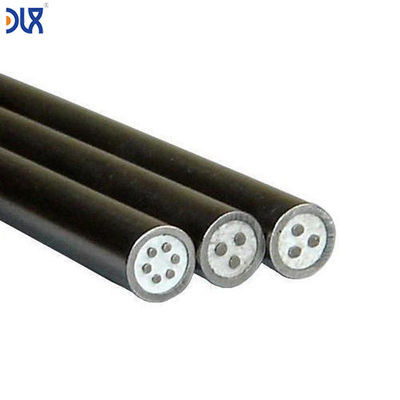

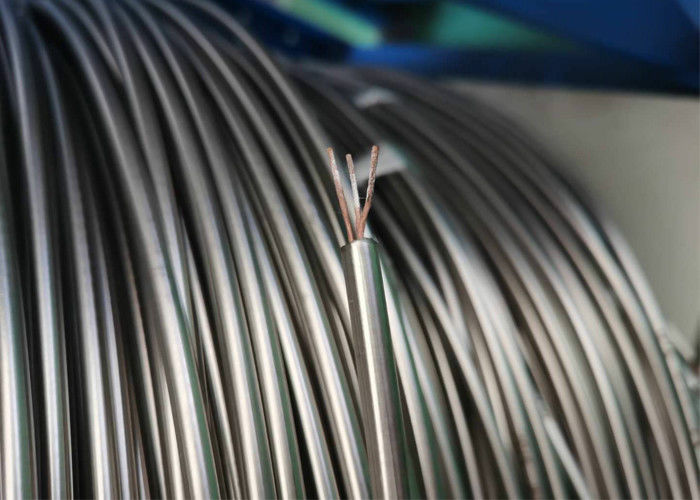

كابل الثرموكوبل المعزول معدنيًا معزول بأكسيد المغنيسيوم.كابل معزول بأكسيد المغنيسيوم هو خيار جيد لتصنيع مجسات درجات الحرارة العالية، ويستخدم على نطاق واسع في الصناعة. كابل الثرموكوبل المعزول معدنيًا مقاوم لدرجات الحرارة العالية، ومقاوم للتآكل، ومقاوم للأكسدة، وسريع الاستجابة للحرارة.
يتكون كابل الثرموكوبل المعزول معدنيًا من موصلين (وأحيانًا أربعة أو ستة) من معادن مختلفة. يتم توصيل هذه الموصلات على الجانب الذي يجب قياس درجة الحرارة فيه (وصلة ساخنة). عند توصيلها بشكل صحيح، يتم إنتاج جهد يمكن قراءته لتحديد درجة الحرارة.
يتم عزل المعادن المختلفة بأكسيد المغنيسيوم عالي الجودة وتغطيتها بمادة غلاف مقاومة للتآكل، مثل Inconel أو الفولاذ المقاوم للصدأ. يمكن أن توفر الثرموكوبلات المعزولة معدنيًا قراءات مستقرة لقياس درجة الحرارة
وتستخدم غالبًا لدرجات الحرارة العالية (حتى 1250 درجة مئوية) في البيئات الخطرة.
| رمز | مكونات أسلاك الثرموكوبل | |
| + الساق الموجبة | - الساق السالبة | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Iron (JP) | Cu-Ni |
| T | Copper (TP) | Cu-Ni |
| B | Platinum Rhodium-30% | Platinum Rhodium-6% |
| R | Platinum Rhodium-13% | Platinum |
| S | Platinum Rhodium-10% | Platinum |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (الجمعية الأمريكية للاختبار والمواد) E 230 | (المعهد الوطني الأمريكي للمعايير) MC 96.1 | (المعيار الأوروبي من اللجنة الكهروتقنية الدولية 584)-1/2/3 | (المعايير الصناعية الألمانية) EN 60584 -1/2 | (المعايير البريطانية) 4937.1041, EN 60584 -1/2 | (المعايير الفرنسية) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (المعايير الصناعية اليابانية) C 1602 - C 1610 | (توحيد المواصفات الروسية) 3044 |
القطر (مم): 0.5 إلى 12.7 مم.
| الغلاف الخارجي (مم) | قطر سلك النواة (مم) | مادة الغلاف | الطول (م) | |||||
| القطر الخاص بنا. | سمك الجدار | نوع K, N, E, J, T | أنواع S, R, B | أنواع K, N | أنواع E, J, T | أنواع S, R | نوع B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| اسم المنتج | رمز | نوع | مادة الغلاف | القطر الخارجي (مم) | درجة الحرارة |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
