| الاسم التجاري: | DLX |
| رقم الموديل: | كابل مزدوج حراري من النوع S MI |
| موك: | 500 |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 100000 متر شهريا |

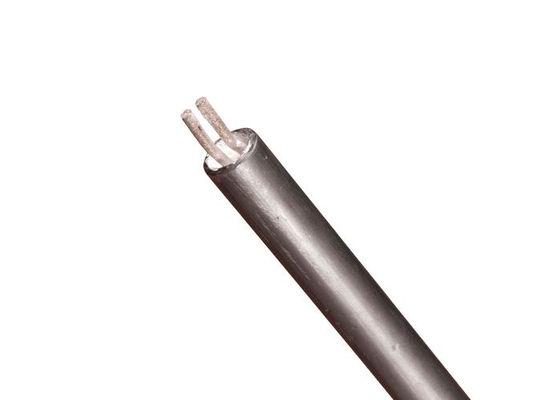

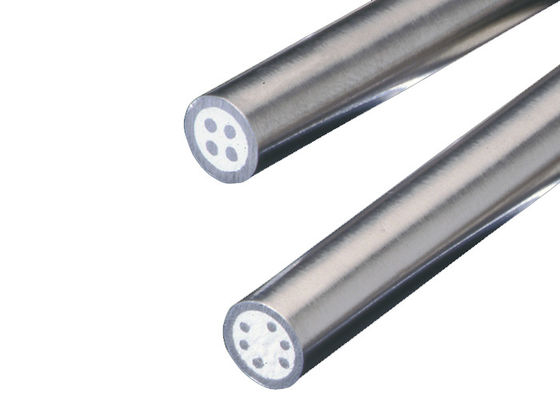

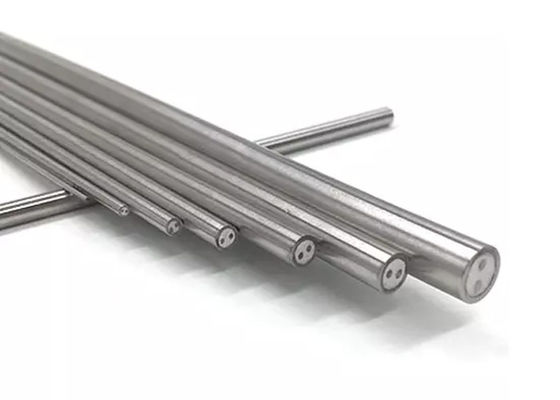

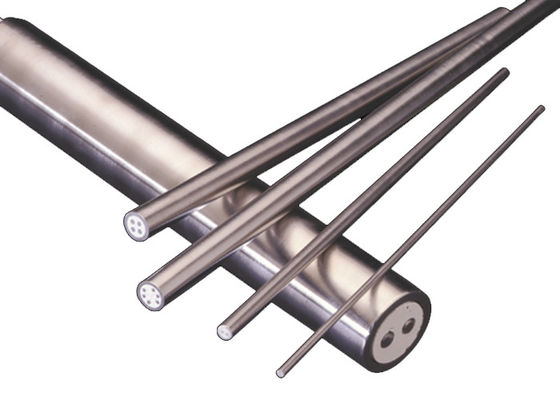

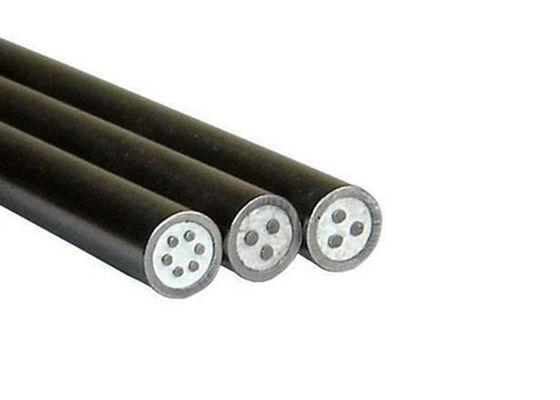

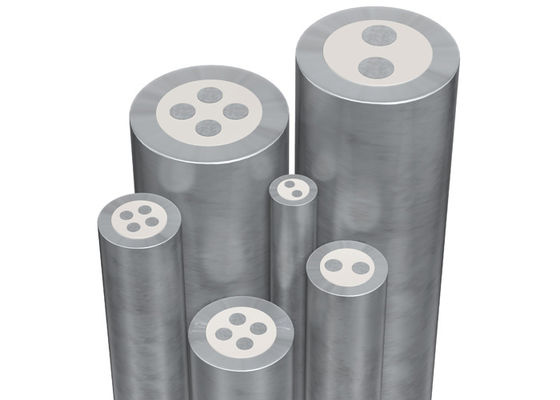

يُستخدم كابل المزدوج الحراري المعزول معدنيًا لعزل أسلاك المزدوج الحراري عن بعضها البعض وعن الغلاف المعدني الذي يحيط بها. يحتوي الكابل المعزول معدنيًا على سلكين (أو أربعة في حالة المزدوج) من المزدوج الحراري يمتدان في منتصف الأنبوب. ثم يُملأ الأنبوب بمسحوق أكسيد المغنيسيوم ويُضغط لضمان عزل الأسلاك وفصلها بشكل صحيح. يساعد الكابل المعزول معدنيًا في حماية سلك المزدوج الحراري من التآكل والتداخل الكهربائي.معزول معدنيًاكابل المزدوج الحراري.
المزايا:
1، تحسين الخصائص الميكانيكية والفيزيائية لخطوط قياس المزدوج الحراري.
2، تقليل تكلفة خطوط القياس
ضمن نطاق معين من درجات الحرارة، يُطلق على زوج من الأسلاك العازلة المستخدمة في المزدوج الحراري المناسب الذي له نفس الميزة اسم سلك التعويض. عند توصيله بشكل صحيح بالمزدوج الحراري المناسب، فإنه يمد طرف المرجع للمزدوج الحراري إلى مكان بعيد عن الحرارة أو ذي درجة حرارة ثابتة.
| رمز | مكونات أسلاك المزدوج الحراري | |
| + الساق الموجبة | - الساق السالبة | |
| N | ني-كر-سي (NP) | ني-سي-مغنيسيوم (NN) |
| K | ني-كر (KP) | ني-ألومنيوم (سي) (KN) |
| E | ني-كر (EP) | نحاس-ني |
| J | حديد (JP) | نحاس-ني |
| T | نحاس (TP) | نحاس-ني |
| B | بلاتين روديوم-30% | بلاتين روديوم-6% |
| R | بلاتين روديوم-13% | بلاتين |
| S | بلاتين روديوم-10% | بلاتين |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (الجمعية الأمريكية للاختبار والمواد) E 230 | (المعهد الوطني الأمريكي للمعايير) MC 96.1 | (المعيار الأوروبي من اللجنة الكهروتقنية الدولية 584)-1/2/3 | (معايير الصناعة الألمانية) EN 60584 -1/2 | (المعايير البريطانية) 4937.1041، EN 60584 -1/2 | (المعيار الفرنسي) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (المعايير الصناعية اليابانية) C 1602 - C 1610 | (توحيد المواصفات الروسية) 3044 |
القطر (مم): 0.5 إلى 12.7 مم.
| الغلاف الخارجي (مم) | قطر السلك الأساسي (مم) | مادة الغلاف | الطول (م) | |||||
| قطرنا. | سمك الجدار | النوع K، N، E، J، T | الأنواع S، R، B | النوعان K، N | الأنواع E، J، T | النوعان S، R | النوع B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| اسم المنتج | رمز | نوع | مادة الغلاف | القطر الخارجي (مم) | درجة الحرارة |
| ني كر-ني-سي | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| ني كر سي-ني سي | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| ني كر-كونستانتان | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| حديد-كونستانتان | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| نحاس-كونستانتان | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
