5s
+1
Submission successful!
|
| الاسم التجاري: | DLX |
| رقم الموديل: | 0cr25al5 |
| موك: | 5 |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 500 طن شهريا |

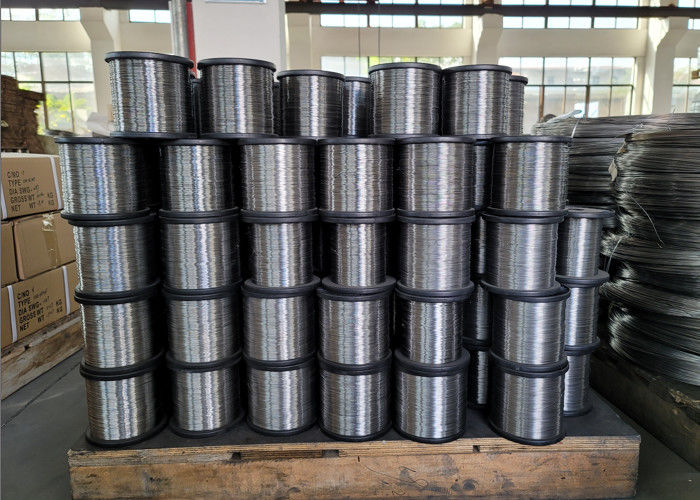

2.5 ملم FeCrAl Kan-A1 سلك حرارة عنصر كهربائي سلك مقاومة سلك تسخين 0Cr25AL5
سبيكة Fe-Cr-Al لديها خصائص المقاومة العالية،معدل مقاومة درجة الحرارة المنخفضة،درجة حرارة عمل عالية،جيدة
مضاد للاكسدة ومضاد للتآكل تحت درجة حرارة عالية.
يستخدم على نطاق واسع في الفرن الصناعي، الأجهزة المنزلية، الفرن الصناعي، المعادن، الآلات، الطائرات، السيارات،
الصناعات العسكرية وغيرها من الصناعات التي تنتج عناصر التدفئة وعناصر المقاومة.
ويشمل سبيكة التسخين النيكروم النيكل النقي، سبيكة NiCr، سبيكة Fe-Cr-Al وسبيكة النحاس النيكل.
سلك مقاومة FeCrAl: 0Cr25Al5، 1Cr13Al4، 0Cr23Al5، 0Cr27Al7Mo2، 0Cr21Al6Nb، 0Cr21Al4، 0Cr21Al6.
في شكل سلك و شريط و شريط نوع من مواد سبيكة Fe-Cr-Al
السلك:0.018mm-10mm
(رود)8mm-50mm
الشريط:0.05*0.2mm-2.0*6.0mm
الشريط:0.5*5.0mm-5.0*250mm
| أداء تصنيف السبائك | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| التكوين الكيميائي الرئيسي | سي سي | 12.0-150 | 23.0-26.0 | 19.0-22.0 | 20.5-23.5 | 18.0-21.0 | 21.0-23.0 | 26.5-278 |
| ال | 4.0-60 | 4.5-65 | 5.0-7.0 | 4.2-5.3 | 3.0-42 | 5.0-7.0 | 6.0-7.0 | |
| إعادة | مناسبة | مناسبة | مناسبة | مناسبة | مناسبة | مناسبة | مناسبة | |
| في | الراحة | الراحة | الراحة | الراحة | الراحة | الراحة | الراحة | |
| ن.ب.0.5 | Mo1.8-2.2 | |||||||
| الحرارة القصوى للعمل المستمر للعنصر ((°C) | 950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| المقاومة عند 20 درجة مئوية ((μΩ·m) | 1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| الكثافة ((g/cm3) | 7.4 | 7.1 | 7.16 | 7.25 | 7.35 | 7.1 | 7.1 | |
| التوصيل الحراري ((KJ/m·h·oC) | 52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | ||
| معامل توسع الخطوط ((α×10-6/oC) | 15.4 | 16 | 14.7 | 15 | 13.5 | 16 | 16 | |
| نقطة الذوبان حوالي ((( oC) | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| قوة الشد ((N/mm2) | 580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| إطالة عند الانكسار ((%) | >16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| التغير في المساحة ((%) | 65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| تكرار تردد الانحناء ((F/R) | >5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| صلابة ((H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| وقت الخدمة المستمر ((ساعات/ oC) | ... | ≥ 80/1300 | ≥ 80/1300 | ≥ 80/1300 | ≥ 80/1250 | ≥50/1350 | ≥50/1350 | |
| الهيكل الميكروغرافي | فيرريت | فيرريت | فيرريت | فيرريت | فيرريت | فيرريت | فيرريت | |
| الخصائص المغناطيسية | مغناطيسية | مغناطيسية | مغناطيسية | مغناطيسية | مغناطيسية | مغناطيسية | مغناطيسية |
|
|
||
|
||
|
||
|
||
|
||
