| الاسم التجاري: | DLX |
| رقم الموديل: | إنكونيل X750 |
| موك: | 10 كجم |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، VTB |
| القدرة على العرض: | 1200 طن شهريا |

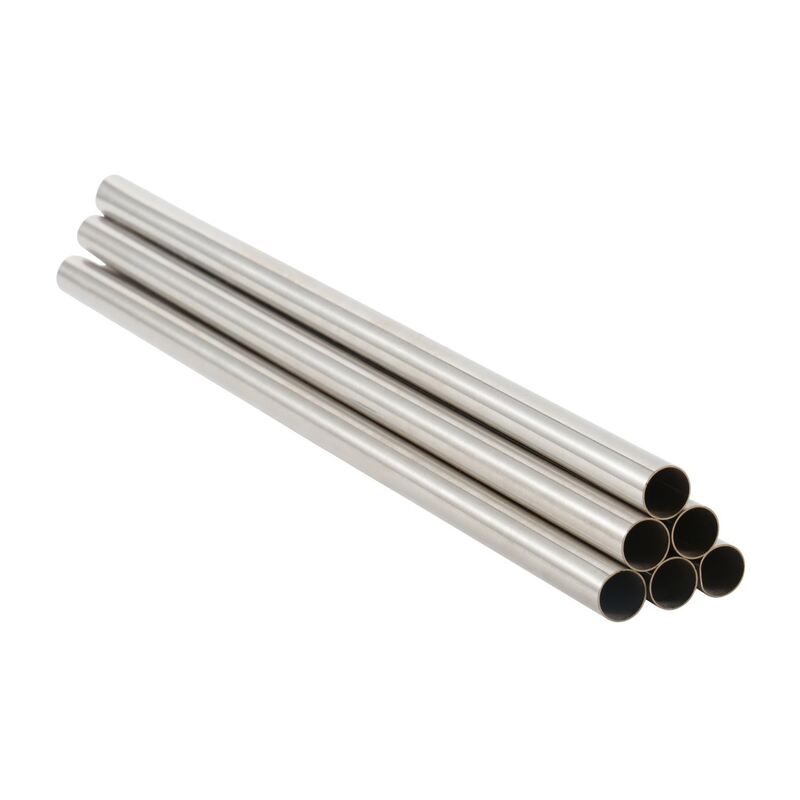

أنبوب Inconel X750 غير الملحوم المقاوم للحرارة عبارة عن أنبوب مصنوع من سبائك الحديد والنيكل والكروم والقابل للتصلب، تم تصميمه خصيصًا لقنوات توربينات الغاز الصناعية ذات المهام الحرجة، والأقسام الانتقالية للاحتراق، ومعالجة السوائل ذات درجة الحرارة العالية. تم إنتاج هذه الأنابيب غير الملحومة من خلال الدرفلة على البارد الدقيقة وتم تشطيبها بتخليل سطحي موحد، وتوفر معدلات عيوب منخفضة للغاية، وتحكمًا محكمًا في تحمل الأبعاد، ومقاومة فائقة للاسترخاء في درجات الحرارة العالية، والتعب الحراري، وغازات الاحتراق المسببة للتآكل.
تعمل أنظمة عادم توربينات الغاز الصناعية والقنوات الانتقالية في ظل ظروف قاسية تجمع بين الاهتزاز الميكانيكي الديناميكي والتدرجات الحرارية العالية وبيئات غاز المداخن العدوانية. يعاني الفولاذ المقاوم للصدأ القياسي والسبائك التقليدية من التدهور الحراري السريع والتشوه الزحفي في ظل هذه الظروف.
تم تصنيع الأنابيب غير الملحومة Inconel X750 المقاومة للحرارة بشكل معدني مع إضافات متعمدة من التيتانيوم والألمنيوم والنيوبيوم لتكوين رواسب جاما برايم γ' [Ni3(Al, Ti)] أثناء المعالجة الحرارية. تضمن هذه البنية المجهرية قوة إنتاج فائقة وأداء تمزق زحف عند درجات حرارة تشغيلية تصل إلى 700 درجة مئوية (1290 درجة فهرنهايت)، مع مقاومة للتعرض الحراري على المدى القصير تتجاوز 980 درجة مئوية.
من خلال الدرفلة الباردة المتقدمة والتليين المتوسط الساطع، يحقق كل أنبوب غير ملحوم Inconel X750 المقاوم للحرارة سمك جدار موحد وبنية حبيبية مصقولة. يؤدي التخليل اللاحق إلى إزالة جميع قشور الأكسيد السطحية تمامًا، مما يوفر سطحًا نظيفًا وسلبيًا جاهزًا للحام الفوري والتكامل الهيكلي.
| عنصر | محتوى (٪) |
|---|---|
| النيكل (ني + كو) | ≥ 70.0 |
| الكروم (الكروم) | 14.0 - 17.0 |
| الحديد (الحديد) | 5.0 - 9.0 |
| التيتانيوم (تي) | 2.25 - 2.75 |
| الألومنيوم (آل) | 0.40 - 1.00 |
| النيوبيوم + التنتالوم (Nb + Ta) | 0.70 - 1.20 |
| المنغنيز (من) | ≥ 1.00 |
| السيليكون (سي) | ≥ 0.50 |
| الكربون (ج) | ≥ 0.08 |
| الكبريت (S) | ≥ 0.01 |
| النحاس (النحاس) | ≥ 0.50 |
| ملكية | القيمة النموذجية/المعلمة |
|---|---|
| كثافة | 8.28 جم/سم³ (0.299 رطل/بوصة³) |
| نطاق الذوبان | 1395 – 1425 درجة مئوية |
| قوة الشد (RM) | ≥ 1150 ميجا باسكال |
| قوة الخضوع (إزاحة 0.2%، 0.2 روبية) | ≥ 750 ميجا باسكال |
| الاستطالة عند الاستراحة (A5) | ≥ 18% |
| صلابة | 30 – 38 إتش آر سي |
| الموصلية الحرارية (عند 100 درجة مئوية) | 12.0 وات/(م·ك) |
| معامل التمدد الحراري (20-500 درجة مئوية) | 14.1 × 10⁻⁶ /ك |
| نطاق القطر الخارجي (OD) المتوفر | 6.0 ملم – 219.0 ملم (قابل للتخصيص) |
| نطاق سمك الجدار (WT). | 0.5 ملم – 18.0 ملم (قابل للتخصيص) |
| عملية التصنيع | الدرفلة الدقيقة على البارد / الرسم على البارد + التلدين والتخليل بالمحلول |
| حالة السطح | منزوع الترسبات / حمض مخلل / ماتي تخميل |
قوة استثنائية للتمزق في درجات الحرارة العالية
تتيح آلية تقوية جاما برايم للأنابيب غير الملحومة Inconel X750 المقاومة للحرارة الحفاظ على قدرة تحمل عالية وثبات الأبعاد تحت ضغط ميكانيكي مستدام عند درجات حرارة مرتفعة تصل إلى 700 درجة مئوية.
مقاومة فائقة للأكسدة وغاز الاحتراق
يشكل المحتوى العالي من الكروم (14.0-17.0%) طبقة مستمرة من أكسيد الكروميا ذاتية الشفاء على سطح الأنبوب، مما يمنع الأكسدة والكبريتات والتآكل الساخن الناجم عن تيارات عادم توربينات الغاز الصناعية.
مقاومة عالية للاسترخاء أثناء الإجهاد الحراري
يحافظ Inconel X750 على خواصه المرنة والنابضية في ظل دورات حرارية طويلة، مما يمنع استرخاء المفاصل وتشوه الحافة وتسرب القناة في عمليات التوربينات الدورية.
دقة التسامح المدرفلة على البارد والنزاهة السلسة
تم تصنيع الأنابيب غير الملحومة Inconel X750 المقاومة للحرارة بدون طبقات لحام طولية، مما يزيل تركيزات إجهاد خط اللحام ونقاط الفشل المحتملة في المنطقة المتأثرة بالحرارة (HAZ)، مما يضمن التركيز والتسامح مع القطر الضيق.
سطح نظيف مخلل موحد
يعمل التخليل الكيميائي على تخميل السطح، وإزالة مواد التشحيم المتدحرجة ومقياس الأكسيد الحراري، ويضمن قابلية اللحام المثالية ومقاومة التآكل في التصنيع الميداني.
قنوات عادم توربينات الغاز الصناعية وقنوات النقل
ينقل غازات عادم التوربينات شديدة السخونة بأمان من منافذ الاحتراق إلى أجهزة الاسترداد ومداخن العادم دون حدوث تشقق بسبب الإجهاد الحراري.
الفضاء الجوي وتوليد الطاقة
تشكل الأنابيب الهيكلية وقنوات توصيل الوقود في أقسام التوربينات ذات درجة الحرارة العالية ووصلات التمدد الحراري.
منفاخ عالي الحرارة ووصلات التمدد
يعمل كمادة خام أنبوبية مرنة ومقاومة للتعب لمفاصل التمدد التي تستوعب التمدد الحراري الشديد في شبكات مجاري الهواء.
عكسات الدفع التوربينية وأنظمة الهواء النازف
يقاوم الاحتكاك الديناميكي الهوائي عالي السرعة ودرجات حرارة التشغيل المرتفعة في توليد الطاقة وتوربينات الدفع البحري.
البتروكيماويات والنووية الأنابيب الأساسية
يعمل في وحدات التكسير عالي الضغط، وخطوط أنابيب الإصلاح، والمبادلات الحرارية المتخصصة التي تتطلب مقاومة عالية للتآكل وقوة حرارية عالية الإنتاجية.
القدرة الشهرية 1,200 طن متري

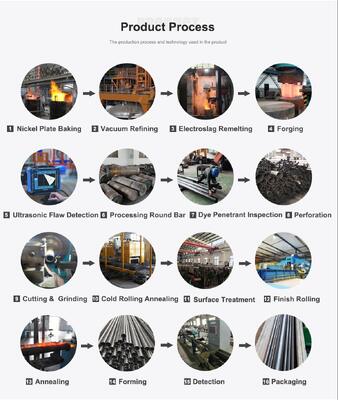

تقوم شركة Changzhou DLX بتشغيل الصهر بالحث الفراغي المتكامل (VIM)، وإعادة صهر الخبث الكهربائي (ESR)، وخطوط الدرفلة الباردة الدقيقة، وأفران التلدين الساطعة، مما يدعم عمليات تسليم العقود المجدولة على نطاق واسع.
بروتوكول صارم للتحقق من الجودة بنسبة 100%
يخضع كل أنبوب غير ملحوم Inconel X750 المقاوم للحرارة لاختبار الضغط الهيدروستاتيكي الصارم، والفحص بالموجات فوق الصوتية، والكشف عن عيوب التيار الدوامي، والتحقق من الدفعة الكيميائية الطيفية.
تصنيع الأبعاد المخصصة والدعم الهندسي
نحن نقدم أقطارًا خارجية مخصصة، ومقاطع جدارية ثقيلة أو رفيعة للغاية، وأطوال مقطوعة ثابتة، وأنابيب منحنية على شكل حرف U، وحواف مائلة مخصصة مصممة وفقًا لرسومات محددة من صانعي القطع الأصلية.
إمكانية تتبع المواد بالكامل وتوثيق الدُفعات
تكون كل شحنة مصحوبة بوثائق فحص كاملة، بما في ذلك تقارير التركيب الكيميائي، وبيانات اختبار الشد الميكانيكي للغرفة/درجة الحرارة العالية، وشهادات التحليل البنيوي المجهري.

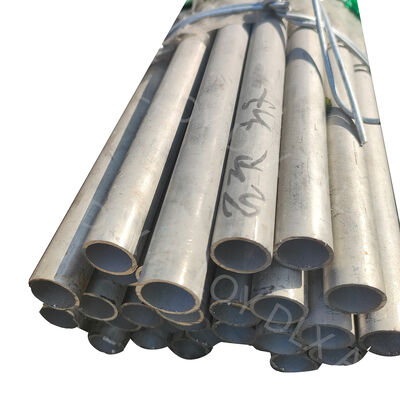

تغليف الصادرات الثقيلة
يتم تغطية الأنابيب من نهايتها، ومغلفة بالرطوبة، ومعبأة في صناديق من الخشب الرقائقي المقوى أو حزم ذات إطار فولاذي لضمان عدم حدوث أي ضرر أثناء النقل أثناء الشحن البحري أو الجوي.
س 1: ما الذي يجعل الأنابيب غير الملحومة Inconel X750 المقاومة للحرارة تتفوق على الفولاذ المقاوم للصدأ القياسي من سلسلة 300 في قنوات توربينات الغاز؟
A1: يتعرض الفولاذ المقاوم للصدأ القياسي من السلسلة 300 إلى أكسدة شديدة وحساسية وفقدان كبير للشد الميكانيكي وقوة الخضوع عند درجة حرارة أعلى من 550 درجة مئوية. الأنابيب غير الملحومة Inconel X750 المقاومة للحرارة عبارة عن سبيكة نيكل مقوية بالترسيب وتحتفظ بقوة إنتاجية عالية (> 750 ميجا باسكال) ومقاومة زحف تصل إلى 700 درجة مئوية، مما يمنع تشوه القناة وتمزق الكلال تحت الأحمال الحرارية الدورية.
س2: ما هو الغرض من الحالة المدرفلة على البارد والمخللة لأنابيب Inconel X750؟
A2: يوفر الدرفلة على البارد تحكمًا دقيقًا في الأبعاد وتركيزًا محسنًا وأسطحًا داخلية/خارجية ناعمة. يؤدي التخليل الكيميائي إلى إذابة أكاسيد التلدين ذات درجة الحرارة العالية بشكل كامل، مما يترك سطحًا معدنيًا نظيفًا خاملًا جاهزًا للحام المداري والتشفيه دون تحضير سطحي ثانوي.
Q3: هل يمكن لشركة DLX توفير سمك جدار مخصص وأقطار غير قياسية؟
ج3: نعم. نقوم بتصنيع أنابيب Inconel X750 غير الملحومة المقاومة للحرارة بأقطار خارجية مترية وإمبراطورية تتراوح من 6.0 مم إلى 219.0 مم، مع سمك جدار يتراوح من 0.5 مم إلى 18.0 مم. تتوفر جداول زمنية مخصصة مقطوعة ومسارات مخصصة للتسامح الضيق عند الطلب.
س 4: ما هي الاختبارات غير المدمرة (NDT) التي يتم إجراؤها على هذه الأنابيب قبل الشحن؟
ج4: تخضع جميع الأنابيب غير الملحومة لاختبار تيار إيدي بنسبة 100% و/أو اختبار الموجات فوق الصوتية (UT) على طول طول الأنبوب بالكامل، متبوعًا باختبار الضغط الهيدروستاتيكي والفحص الهندسي للأبعاد لضمان عدم وجود فراغات داخلية أو طبقات أو شقوق سطحية.
س 5: ما هي المهل الزمنية القياسية والحد الأدنى لكميات الطلب (موك)؟
ج5: بالنسبة للأدوات ذات الأبعاد القياسية، تتراوح فترات الإنتاج بشكل عام بين 2 إلى 4 أسابيع اعتمادًا على حجم الدفعة. الحد الأدنى لكميات الطلب مرن اعتمادًا على حجم الأنبوب ومتطلبات التخصيص. يرجى إرسال رسوماتك الفنية ومتطلبات الحجم إلى فريق المبيعات الهندسية لدينا للحصول على جدول تسليم دقيق وعرض أسعار رسمي.
