| الاسم التجاري: | DLX |
| رقم الموديل: | نوع السلك الحراري K MI |
| موك: | 50 مترا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 300000 متر شهريا |

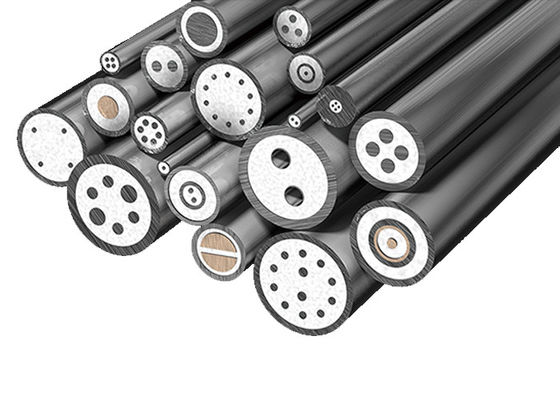

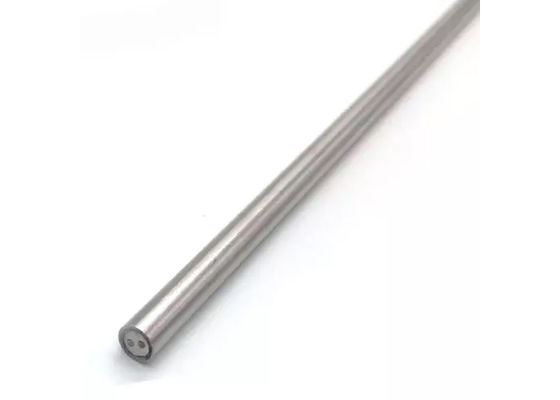

كابل المزدوج الحراري المعزول بالمعادن العازلة بواسطة Mgo.كابل معزول بـ MgO هو خيار جيد لتصنيع مجسات درجات الحرارة العالية، ويطبق على نطاق واسع في الصناعة. كابل المزدوج الحراري المعزول بالمعادن العازلة مقاوم لدرجات الحرارة العالية، ومقاوم للتآكل، ومقاوم للأكسدة، وسريع الاستجابة للحرارة.

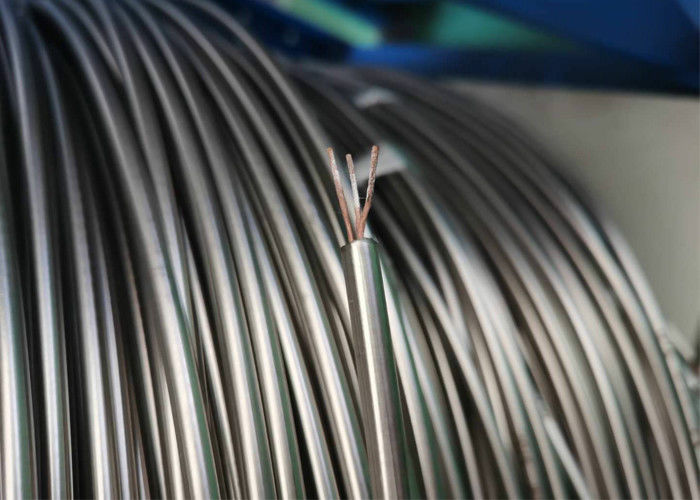

يتكون كابل المزدوج الحراري المعزول بالمعادن العازلة من موصلين (وأحيانًا أربعة أو ستة) من معادن مختلفة. يتم توصيل هذه الموصلات على الجانب الذي يجب قياس درجة الحرارة فيه (الوصلة الساخنة). عند توصيلها بشكل صحيح، يتم إنتاج جهد يمكن قراءته لتحديد درجة الحرارة.
يتم عزل المعادن المختلفة بأكسيد المغنيسيوم عالي الجودة وتغطيتها بمادة غلاف مقاومة للتآكل، مثل Inconel أو الفولاذ المقاوم للصدأ. يمكن للمزدوجات الحرارية المعزولة بالمعادن العازلة توفير قراءات قياس درجة حرارة مستقرة
وغالباً ما تستخدم لدرجات الحرارة العالية (تصل إلى 1250 درجة مئوية) في البيئات الخطرة.
| رمز | مكونات الأسلاك للمزدوج الحراري | |
| + ساق موجبة | - ساق سالبة | |
| N | ني-كر-سي (NP) | ني-سي-مغنيسيوم (NN) |
| K | ني-كر (KP) | ني-ألومنيوم (Si) (KN) |
| E | ني-كر (EP) | نحاس-نيكل |
| J | حديد (JP) | نحاس-نيكل |
| T | نحاس (TP) | نحاس-نيكل |
| B | بلاتين روديوم-30% | بلاتين روديوم-6% |
| R | بلاتين روديوم-13% | بلاتين |
| S | بلاتين روديوم-10% | بلاتين |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (الجمعية الأمريكية للاختبار والمواد) E 230 | (المعهد الوطني الأمريكي للمعايير) MC 96.1 | (المعيار الأوروبي من اللجنة الكهروتقنية الدولية 584)-1/2/3 | (معايير الصناعة الألمانية) EN 60584 -1/2 | (المعايير البريطانية) 4937.1041, EN 60584 -1/2 | (المعايير الفرنسية) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (معايير الصناعة اليابانية) C 1602 - C 1610 | (توحيد المواصفات الروسية) 3044 |
القطر (مم): 0.5 إلى 12.7 مم.
| الغلاف الخارجي (مم) | قطر السلك الأساسي (مم) | مادة الغلاف | الطول (م) | |||||
| قطرنا. | سمك الجدار | النوع K, N, E, J, T | الأنواع S, R, B | النوعان K, N | الأنواع E, J, T | النوعان S, R | النوع B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| اسم المنتج | رمز | نوع | مادة الغلاف | القطر الخارجي (مم) | درجة الحرارة |
| ني كر-ني-سي | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| ني كر سي-ني سي | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| ني كر-كونستانتان | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| حديد-كونستانتان | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| نحاس-كونستانتان | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
