| الاسم التجاري: | DLX |
| رقم الموديل: | اكتب كبل K MI الحرارية |
| موك: | 50 |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 100000 متر شهر |

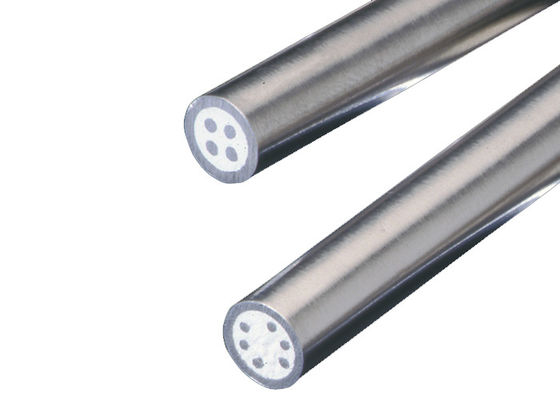

كابل معزول معدني من النوع K SS310 MI بقطر 3.2 مم للنفط والغاز

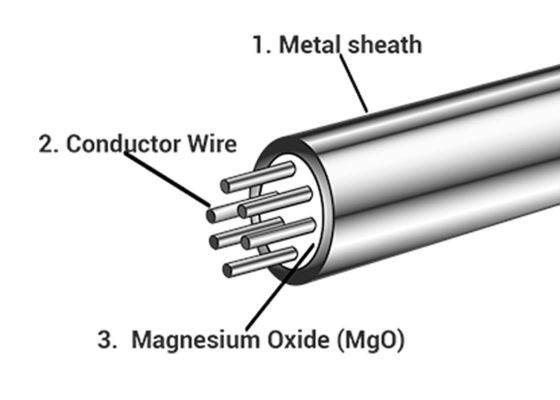

يُستخدم الكابل المعزول معدنيًا (M.I.) لعزل أسلاك المجس الحراري عن بعضها البعض وعن الغلاف المعدني الذي يحيط بها.المجسات الحرارية المعزولة معدنيًا هي أسلاك حرارية مضغوطة في أكسيد المغنيسيوم المقاوم للحريق مما يضمن مقاومة عالية للضغط. وهي مناسبة لنطاق درجة الحرارة -200... +1100 درجة مئوية. النوع Kمعزول معدنيًايحتوي على سلكين (أو أربعة عند المزدوج) للمجس الحراري يمتدان في منتصف الأنبوب. ثم يُملأ الأنبوب بمسحوق أكسيد المغنيسيوم ويُضغط لضمان عزل وفصل الأسلاك بشكل صحيح. يساعد كابل MI على حماية سلك المجس الحراري من التآكل والتداخل الكهربائي.
| رمز | مكونات أسلاك المجس الحراري | |
| + ساق موجبة | - ساق سالبة | |
| N | ني-كر-سي (NP) | ني-سي-مغنيسيوم (NN) |
| K | ني-كر (KP) | ني-ألومنيوم (Si) (KN) |
| E | ني-كر (EP) | نحاس-ني |
| J | حديد (JP) | نحاس-ني |
| T | نحاس (TP) | نحاس-ني |
| B | بلاتين روديوم-30% | بلاتين روديوم-6% |
| R | بلاتين روديوم-13% | بلاتين |
| S | بلاتين روديوم-10% | بلاتين |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (الجمعية الأمريكية للاختبار والمواد) E 230 | (المعهد الوطني الأمريكي للمعايير) MC 96.1 | (المعيار الأوروبي من اللجنة الكهروتقنية الدولية 584)-1/2/3 | (معايير الصناعة الألمانية) EN 60584 -1/2 | (المعايير البريطانية) 4937.1041، EN 60584 -1/2 | (المعايير الفرنسية) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (معايير الصناعة اليابانية) C 1602 - C 1610 | (توحيد المواصفات الروسية) 3044 |
القطر (مم): 0.5 إلى 12.7 مم.
| الغلاف الخارجي (مم) | قطر السلك الأساسي (مم) | مادة الغلاف | الطول (م) | |||||
| قطرنا | سمك الجدار | النوع K, N, E, J, T | النوع S, R, B | النوع K, N | النوع E, J, T | النوع S, R | النوع B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| اسم المنتج | رمز | نوع | مادة الغلاف | القطر الخارجي (مم) | درجة الحرارة |
| ني كر-ني-سي | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| ني كر سي-ني سي | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| ني كر-كونستانتان | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| حديد-كونستانتان | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| نحاس-كونستانتان | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
