| الاسم التجاري: | DLX |
| رقم الموديل: | النيكل النقي |
| موك: | التخصيص على أساس الصور المقدمة |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على العرض: | 500 طن شهريا |
ISO9001 المصنع مباشرة|منذ عام 2002|N4/N6/Ni200/Ni201|نسج وحجم مخصص|عينة مجانية متاحة

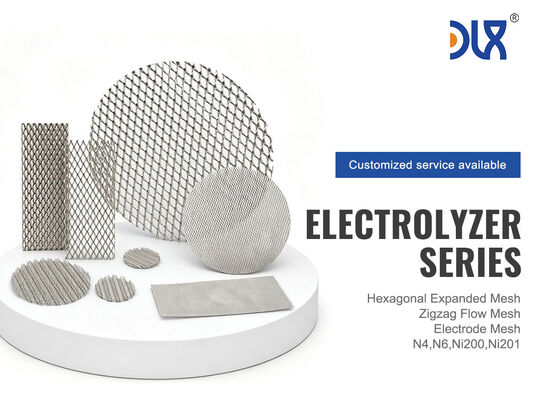

تم تصميم شبكة أقطاب النيكل النقي من شركة Changzhou DLX Alloy Co., Ltd. خصيصًا لمصنعي محلل الهيدروجين الكهربي - وليست شبكة صناعية عامة مكيفة للاستخدام الكهروكيميائي. نبدأ بسلك النيكل النقي الخاص بنا والذي يتم سحبه داخليًا من درجة N4 أو N6 أو Ni200 أو Ni201، ثم نقوم بالنسج أو اللحام بعدد الشبكات المحدد وقطر السلك وأبعاد الصفائح. سواء كنت بحاجة إلى شبكة منسوجة بدقة لأقطاب المحلل الكهربائي القلوي صفر الفجوة، أو شبكة موسعة خشنة لمجمعات التيار PEM، أو صفائح ذات حجم مخصص لتصميم مكدس جديد، فإن 20 عامًا من تصنيع سبائك النيكل - من الصهر إلى الشبكة - تعني أنه يتم التحكم في كيمياء الأسلاك، وسلامة النسج، وحالة السطح من البداية إلى النهاية. كامل EN 10204 3.1 MTC مع إمكانية التتبع من سلك إلى شبكة في كل طلب.
| منصة | سلسلة التوريد التقليدية | سلسلة التوريد المتكاملة DLX |
|---|---|---|
| 1. سلك النيكل | تم شراؤها من Wire Mill A - شهادة كيميائية من A، جودة السطح غير معروفة حتى إنتاج الشبكة | يتم سحبه داخليًا من النيكل النقي المنصهر الخاص بنا — N4 (99.9%+) حتى Ni201، ويتم التحكم فيه كيميائيًا من السبائك |
| 2. النسيج / تصنيع الشبك | متجر النسيج ب - شركة مختلفة، ونظام جودة مختلف، ومخاطر تلوث سطح الأسلاك في منشأة ب | يتم تصنيعها داخليًا - يتحرك السلك مباشرة من خط السحب الخاص بنا إلى إنتاج الشبكات لدينا دون معالجة وسيطة |
| 3. نزاع الجودة | تفشل الشبكة في اختبار المحلل الكهربي → A يلقي باللوم على توتر النسيج في B → يلقي B باللوم على جودة سلك A → تنتظر | شركة واحدة ونظام جودة واحد. تم حل السبب الجذري داخليًا. تحصل على إجابات، وليس توجيه أصابع الاتهام. |
| 4. مهلة التخصيص | اطلب مواصفات شبكية جديدة → يطلب B سلكًا جديدًا من A → ذوبان الجداول الزمنية → 8-12 أسبوعًا على الأقل | اطلب مواصفات شبكية جديدة ← يضبط رسم الأسلاك لدينا قطر السلك ← يضبط خط الشبكة لدينا نمط النسج ← 4-6 أسابيع نموذجية للموافقات الجديدة |

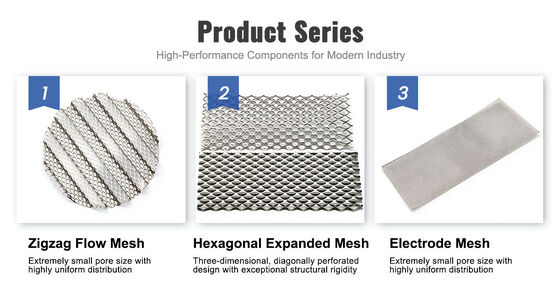

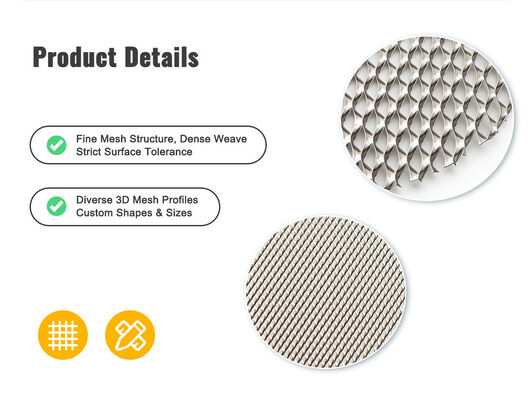

| نوع الشبكة | بناء | أفضل تطبيق للمحلل الكهربائي | سلك / سمك نموذجي |
|---|---|---|---|

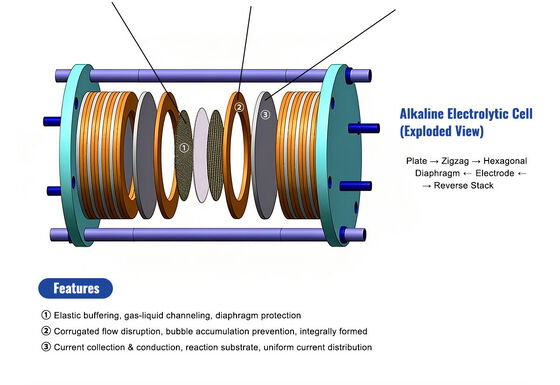

| نسج هولندي عادي | أسلاك السداة أكبر من اللحمة؛ فتحات كثيفة لدرجة الترشيح | القطب الكهربائي ذو الفجوة الصفرية ALK — شبكة دقيقة بين الغشاء وطبقة النقل المسامية | السلك: 0.10-0.30 ملم |
| نسج مربع عادي | السداة واللحمة متساوية؛ فتحات مربعة موحدة | ركيزة قطب كهربائي ALK — قاعدة طلاء محفز؛ التوزيع الحالي الموحد | السلك: 0.15-0.50 ملم |
| حك نسج | سلك يتقاطع مع اثنين، تحت اثنين؛ أكثر مرونة من النسيج العادي | جامع التيار PEM — يتوافق مع سطح MEA تحت الضغط | السلك: 0.10-0.25 ملم |

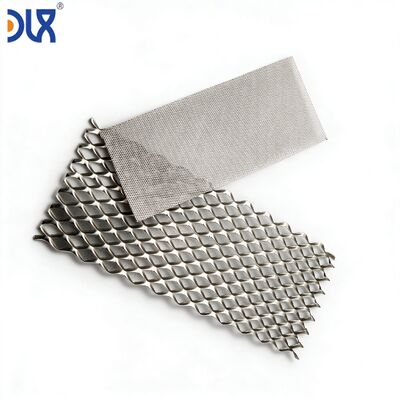

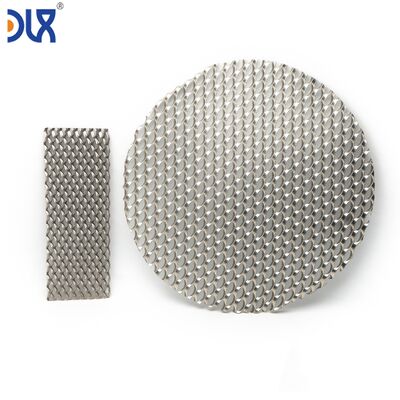

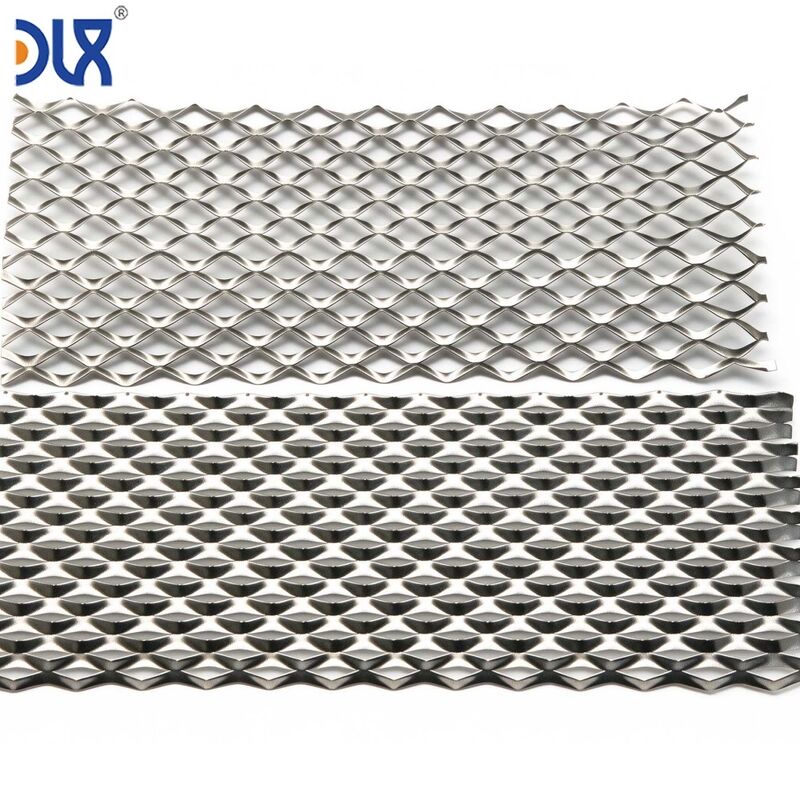

| شبكة معدنية موسعة | مشقوق وممتد من الورقة - لا توجد أسلاك متقاطعة، سطح مستو | مجال تدفق PEM / مجمع التيار - اتصال مسطح مع لوحة ثنائية القطب، انخفاض الضغط المنخفض | الورقة: 0.20-0.50 ملم |
| شبكة سلكية ملحومة | مقاومة السداة واللحمة ملحومة عند التقاطعات | دعم القطب الكهربائي الهيكلي ALK - صلب، يحافظ على التسطيح تحت ضغط المكدس | السلك: 0.30-0.80 ملم |
| درجة | نقاء | أفضل ل | لماذا |
|---|---|---|---|
| ن4 | ني+كو ≥99.9% | المحلل الكهربائي PEM – واجهة الكاثود/الغشاء | العناصر النزرة المنخفضة للغاية (Fe ≥0.04%، Cu ≥0.015%) — تقلل من التلوث الذي يسمم طبقات محفز PEM |
| ن6 | ني+كو ≥99.5% | المحلل الكهربائي ALK — ركيزة قطب كهربائي لطلاء المحفز | أعلى نسبة نقاء إلى التكلفة. مناسب للظروف القلوية حيث يوفر الطلاء المحفز مساحة سطحية إضافية |
| Ni200 | ني ≥99.2% | المحلل الكهربائي ALK - شبكة قطب كهربائي هيكلية، من النوع الملحوم | قابلية اللحام جيدة لتصنيع شبكة ملحومة. نقاء قياسي كافٍ لتطبيقات الأقطاب الكهربائية السائبة بنسبة 30٪ KOH عند 80-90 درجة مئوية |
| Ni201 | Ni ≥99.0%، منخفض C ≥0.02% | المحلل الكهربائي ALK — التحليل الكهربائي عند درجة حرارة عالية أو ضغط مرتفع | يمنع الكربون المنخفض التقصف الحبيبي إذا شهد القطب درجات حرارة أعلى من 315 درجة مئوية - وهو أمر مناسب لتصميمات ALK المتقدمة ذات درجة الحرارة العالية |
لست متأكدا من أي درجة؟أخبرنا بنوع المحلل الكهربائي (ALK/PEM/SOEC)، ودرجة حرارة التشغيل، وتركيز KOH - نوصي بدرجة النيكل المثالية وبناء الشبكة في غضون 24 ساعة.
طوال معظم السنوات الـ 15 الأولى لدينا، قامت شركة DLX بتزويد أسلاك النيكل النقي للنساجين الشبكيين - لقد صنعنا المادة الخام، وقام شخص آخر بصنع الشبكة. في عام 2018 تقريبًا، بدأ مصنعو المحلل الكهربائي الهيدروجيني يطرحون علينا سؤالًا لم يتمكن النساجون الشبكيون من الإجابة عليه: "هل يمكنك ضمان عدم تغير كيمياء سطح السلك بين خط الرسم والشبكة النهائية؟"
كانت الإجابة من سلسلة التوريد التقليدية هي لا، لأن منشأة النسيج الشبكي لم تكن بيئة لمعالجة النيكل. يمكن أن يلتقط السلك تلوث الحديد من الأدوات الفولاذية، أو بقايا الكربون من مواد التشحيم، أو الأكسدة الناتجة عن التحكم غير المناسب في الجو أثناء التلدين. بالنسبة للتحليل الكهربائي القلوي، تقوم هذه الملوثات بإنشاء خلايا تآكل موضعية على سطح القطب. بالنسبة لـ PEM، فإنها تسمم الغشاء.
لذلك قمنا بتصنيع الشبكات داخل شركتنا. نفس المنشأة، ونفس البيئة التي يتم التحكم فيها بالجو، ونفس نظام الجودة الخاص بعملية سحب الأسلاك لدينا. يغادر السلك خط الرسم الخاص بنا ويدخل إلى منطقة إنتاج الشبكات دون مغادرة المبنى - ودون لمس أي شيء غير متوافق مع النيكل. منذ ذلك الحين، قمنا بتوريد شبكات إلكترودات مخصصة لمصنعي المحلل الكهربائي في جميع أنحاء أوروبا وآسيا، بما في ذلك العديد من مشاريع الهيدروجين التي تعمل الآن تجاريًا.
المصدر: كتالوج منتجات DLX Alloy. تركيبة كاملة معتمدة على كل مجموعة أسلاك تستخدم لشبكتك.
| عنصر (٪) | ن4 | ن6 | Ni200 | Ni201 |
|---|---|---|---|---|
| ني | — | — | ≥99.2 | ≥99.0 |
| ني + شركة | ≥99.9 | ≥99.5 | — | — |
| الحديد | .0.04 | .10.1 | .40.4 | .40.4 |
| النحاس | .0.015 | .10.1 | .250.25 | .250.25 |
| ج | .0.01 | .10.1 | .150.15 | .0.02 |
| سي | .030.03 | .10.1 | .30.35 | .30.35 |
| من | .00.002 | .050.05 | .30.35 | .30.35 |
| س | .00.001 | .00.005 | .0.01 | .0.01 |
| المعلمة | النطاق المتاح | ملحوظات |
|---|---|---|
| درجة النيكل | N4، N6، Ni200، Ni201 | يتم اختيار الدرجة بناءً على نوع المحلل الكهربائي ودرجة الحرارة وتركيز KOH |
| نسج نمط | عادي، هولندي عادي، نسيج قطني طويل، ملحوم، معدن موسع | يؤثر النمط على التوزيع الحالي، وإطلاق الغاز، وسلوك الضغط |
| قطر السلك | 0.10-0.80 ملم | سلك أدق = مساحة سطح أكبر؛ سلك أكثر سمكًا = صلابة هيكلية أكبر |
| عدد الشبكات | 10-200 شبكة (أسلاك لكل بوصة) | عدد أعلى = فتحات أدق = كثافة تيار أكثر انتظامًا ولكن انخفاض ضغط أعلى |
| أبعاد الورقة | مخصص L * W لإطار الخلية الخاص بك | قطع الليزر أو القص حسب الحجم؛ +/- تفاوت 0.5 مم على أبعاد القطع |
| الانتهاء من السطح | خشونة لامعة أو غير لامعة أو يمكن التحكم فيها (Ra) | المعيار: صلب لامع جاهز للطلاء. مواصفات Ra متاحة عند الطلب |
| بعد العلاج | صلب، بالارض، أو المنسوجة | قياسي: صلب بالكامل + مسطح لتوحيد ضغط المكدس |
| منصة | تَحَقّق | الصلة بأداء المحلل الكهربائي |
|---|---|---|
| كيمياء الأسلاك | OES لكل حرارة؛ التحقق من مؤشر مديري المشتريات (PMI) قبل النسيج | يؤثر الحديد والنحاس عند مستويات جزء في المليون على عمر غشاء PEM والإمكانات الزائدة لإلكترود ALK |
| سطح السلك | فحص بصري + مجهري بدرجة 5* قبل النسيج | يصبح التلوث السطحي على السلك مدمجًا في الشبكة وفي القطب الكهربائي |
| نسج النزاهة | التحقق من عدد الشبكات، مرئي للأسلاك المكسورة، والأنسجة المتخطية | يؤدي السلك المكسور في قطب كهربائي ذي فجوة صفرية إلى إنشاء نقطة ساخنة وقصر محتمل |
| التسطيح بعد الصلب | يتم قياس التسطيح على لوحة سطح الجرانيت - يتم تحديد الحد الأقصى للانحراف لكل ورقة | شبكة غير مسطحة تحت ضغط المكدس = ضغط اتصال غير متساوي = كثافة تيار غير متساوية = كفاءة منخفضة |
| أبعاد الورقة | قياس الطول * العرض؛ فحص حافة القطع للاهتراء | شورت ملاءة كبيرة الحجم للخلايا المجاورة؛ ورقة صغيرة الحجم تترك فجوات في الحواف |
| التوثيق | EN 10204 3.1 MTC لكيمياء الأسلاك + تقرير فحص الشبكة + شهادة المطابقة | إمكانية التتبع الكامل من سبيكة النيكل إلى لوح شبكة القطب الكهربي النهائي |
تفتيش طرف ثالث بواسطةSGS أو BV أو TÜVمتاح. جميع الشحنات موثقة بالكامل مع إمكانية التتبع من الذوبان إلى الشبكة.
| حماية الورقة | كل ورقة شبكية معشقة بمناديل ورقية خالية من الأحماض. مكدسة بشكل مسطح بين ألواح الدعم الصلبة لمنع الانحناء أو التجعيد أثناء النقل. |
| التغليف الخارجي | معبأة بشكل مسطح في البولي إيثيلين المختوم مع المجفف، ومحاطة بصندوق من الخشب الرقائقي. بالنسبة للأوراق كبيرة الحجم: صناديق مخصصة ذات دعامات داخلية. |
| تعريف | الدرجة، ورقم حرارة السلك، وعدد الشبكات، وأبعاد الورقة، وعدد الأوراق، ورمز تتبع DLX على ملصق الصندوق وقائمة التعبئة. |
| موك | 5 أوراق لكل مواصفات. أمر المحاكمة للعملاء الجدد: 1-3 أوراق للتقييم الأولي. |
| مهلة | 3-7 أيام لسلك المخزون + نسج قياسي؛ 4-6 أسابيع لقطر السلك المخصص + نمط نسج جديد. |
| شحن | الشحن الجوي (DHL، FedEx) للطلبات التجريبية؛ الشحن البحري (FCL/LCL) لحجم الإنتاج. |
| قسط | / تي تي، خطاب الاعتماد في الافق |
يعد N6 (Ni+Co ≥99.5%) هو الخيار الأكثر شيوعًا لشبكة الأقطاب الكهربائية ALK - فهو يوازن بين النقاء والتكلفة. بالنسبة للتصميمات المتقدمة التي تستهدف كثافة تيار أعلى وعمر أطول للمكدس، يوفر N4 (≥99.9%) أقل قدرة زائدة وأقل قدر ممكن من ذوبان العناصر النزرة في المنحل بالكهرباء على مدار سنوات من التشغيل.
نعم. اللمسة النهائية الملدنة اللامعة القياسية جاهزة للطلاء. إذا كنت بحاجة إلى قيمة Ra محددة لتحسين التصاق الطلاء، فيمكننا ضبط المعالجة النهائية للسطح. قم بتوفير نطاق Ra المستهدف الخاص بك ونؤكد الجدوى.
كل ورقة شبكية عبارة عن محلول صلب بعد النسج - وهذا يزيل الضغوط المتبقية من ثني الأسلاك أثناء عملية النسج. يضمن التسطيح بعد التلدين وضع الورقة بشكل مسطح على اللوحة السطحية. بالنسبة للتطبيقات الحرجة ذات الفجوة الصفرية، يمكننا توفير مواصفات التسطيح المقاسة على لوحة سطح الجرانيت.
أبعاد الصفائح محدودة بعرض نول النسيج وسعة فرن التلدين. اتصل بنا وأخبرنا بأبعاد الورقة المستهدفة - وسنؤكد الجدوى. بالنسبة لمناطق الأقطاب الكهربائية الكبيرة جدًا، نقدم أيضًا مجموعات متعددة الصفائح ملحومة الحواف.
إذا كان لدينا قطر السلك في المخزون (الأحجام الشائعة 0.15-0.40 مم): 1-2 أسابيع للأوراق التجريبية. إذا كان هناك حاجة لسحب قطر سلك جديد: 4-6 أسابيع بما في ذلك إنتاج الأسلاك والنسيج والتليين والفحص. نوصي بالبدء بأمر تجريبي في وقت مبكر من دورة التطوير الخاصة بك بحيث يتم تحديد مهلة الإنتاج قبل الجدول الزمني لبناء المكدس الخاص بك.
