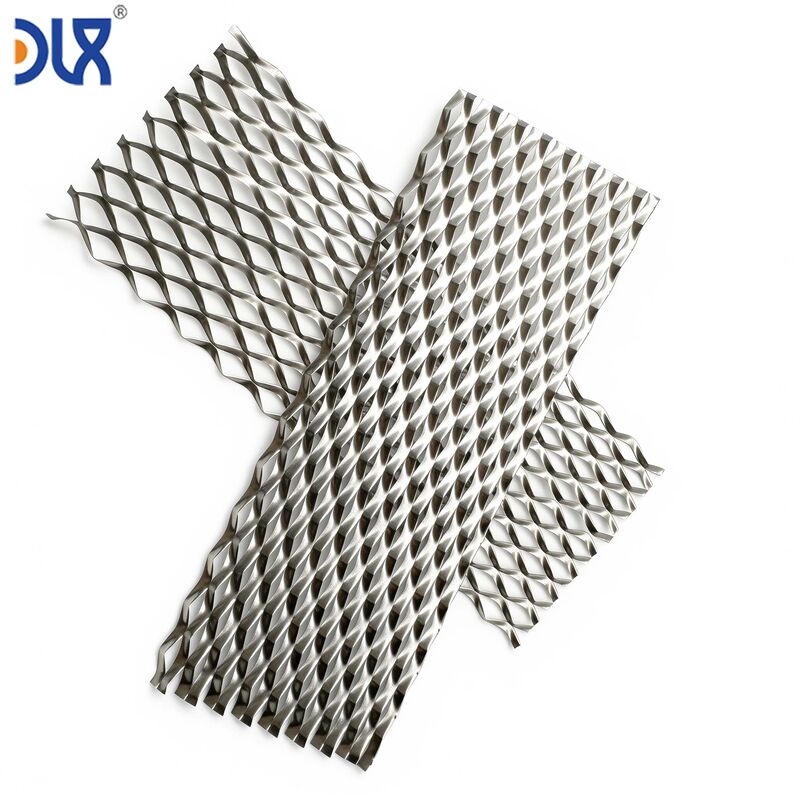

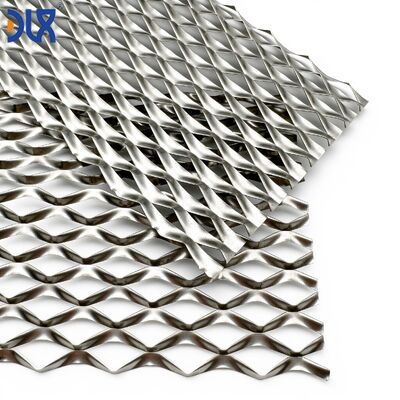

شبكة نيكل نقي مموجة - حقول تدفق جاهزة للتكديس لخطوط تجميع المحلل الكهربائي الآلية

مصنع ISO9001 مباشر | منذ عام 2002 | N4/N6/Ni200 | تغليف متوافق مع الروبوت | عينة مجانية 5 أوراق

عندما ينتج مصنع كبير للمحللات الكهربائية وحدة تجميع واحدة في الساعة، لا يمكن أن تكون الشبكة منتجًا حرفيًا. يجب أن تصل متطابقة الأبعاد مع دفعة التأهيل. يجب أن تُفك دون معالجة يدوية. يجب أن تُغذى في روبوت التقاط ووضع دون تعطل. يجب أن تستقر على وحدة التجميع بالاتجاه الصحيح وضمن التفاوت الموضعي — في كل مرة، آلاف المرات. في شركة Changzhou DLX Alloy Co., Ltd.، تُصنع شبكتنا النيكل النقية المموجة ليس فقط وفقًا لرسمك الأبعاد، ولكن وفقًا لمتطلبات خط التجميع الخاص بك: تغليف يمكن للروبوت الإمساك به، تسطيح ثابت من ورقة إلى أخرى، شطف للحافة حيث تتلامس أداة الإمساك بالروبوت، وتتبع على مستوى الدفعة يتكامل مع نظام تنفيذ التصنيع الخاص بك. هذا هو توريد مكونات الأقطاب الكهربائية للإنتاج الضخم — وليس للنماذج الأولية المخبرية.

عند 10 وحدات تجميع سنويًا، يمكن للمشغل فحص كل ورقة شبكة يدويًا، ورفض تلك المنحنية قليلاً، ووضع كل ورقة يدويًا أثناء تجميع وحدة التجميع. عند 10 وحدات تجميع أسبوعيًا، يصبح الفحص اليدوي عنق زجاجة. عند 10 وحدات تجميع يوميًا — معدل إنتاج مصنع محلل كهربائي بقدرة 1 جيجاوات/سنة — لا تكون المعالجة اليدوية بطيئة فحسب؛ بل تُدخل تباينًا لا يمكن لأي قدر من اختبارات نهاية الخط أن يعوضه بالكامل. ورقة شبكة أكبر بمقدار 0.5 مم تتلامس مع إطار الخلية المجاور. ورقة تصل بانحناء 3 مم ترفض الاستلقاء بشكل مسطح تحت أداة الشفط الخاصة بالروبوت. ورقة يقل ارتفاع تمويجها بمقدار 0.1 مم عن القيمة الاسمية تُنشئ منطقة ضغط منخفض في وحدة التجميع تظهر كخلية ساخنة بعد ثلاثة أشهر من التشغيل الميداني.

أوضاع الفشل هذه لا توجد في المختبر. إنها تظهر على نطاق الإنتاج — ويتم منعها عن طريق تصميم توريد الشبكة لعملية التجميع، وليس فقط للأداء الكهروكيميائي.

• مُتحكم فيه بواسطة SPC — استقرار الأبعاد مثبت بالبيانات، وليس بالوعود — كل دفعة إنتاج تتضمن مخططات X-bar و R للميل والسعة وأبعاد الورقة. عندما تؤهل شبكتنا لخط التجميع الخاص بك، تتلقى بيانات قدرة العملية (Cpk) التي تثبت استقرار العملية. عندما تضع طلبية إنتاج بقيمة 10,000 ورقة بعد ستة أشهر، تعمل نفس ضوابط SPC — وتثبت البيانات أن الشبكة متطابقة مع دفعة التأهيل.
• معالجة بالحرارة بعد التشكيل — لا انحناء، لا ارتداد — التمويج يُثني سلك النيكل أو الخيط. بدون معالجة بالحرارة، يُنشئ هذا العمل البارد إجهادًا متبقيًا. تحت أداة شفط الروبوت، تنحني الورقة عند الحواف — فشل الالتقاط. تحت ضغط وحدة التجميع لمدة 100 ساعة عند 80 درجة مئوية، يسترخي الإجهاد المتبقي — يقل ارتفاع التمويج — يتقلص المقطع العرضي للقناة — يتدهور أداء الخلية. نقوم بالمعالجة بالحرارة بعد التشكيل خصيصًا للقضاء على أوضاع الفشل هذه قبل وصولها إلى خط التجميع الخاص بك.
• نقطة الاتجاه — متوافقة مع الرؤية الآلية — نقطة محفورة بالليزر بحجم 1.5 مم في أحد أركان كل ورقة تحدد اتجاه التمويج. نظام رؤية الروبوت الخاص بك يقرأ النقطة، ويؤكد الاتجاه، ويضع الورقة بشكل صحيح. النقطة صغيرة بما يكفي بحيث لا تؤثر على مساحة نشاط القطب الكهربائي. إنها تصمد أمام المعالجة بالحرارة دون أن تتلاشى. إنها مرئية تحت إضاءة المصنع القياسية.
• تغليف الصواني — تغذية مباشرة للروبوت — تصل الأوراق في صواني PET مُشكّلة بالفراغ، ورقة واحدة لكل تجويف، مكدسة في صندوق خشب رقائقي. يضع المشغل الصينية في محطة تحميل الروبوت. الروبوت يلتقط الأوراق مباشرة من تجاويف الصينية — لا إعادة تعبئة، لا تحميل مجلة، لا معالجة يدوية للأوراق. عندما تكون الصينية فارغة، تُوضع الصينية التالية. الصواني قابلة للإرجاع أو إعادة التدوير وفقًا لسياسة الاستدامة الخاصة بك.
• سجل الدفعة الرقمي — مسح وتسجيل — رمز QR على كل صينية. امسح ضوئيًا باستخدام جهاز لوحي MES الخاص بك، أو ماسح الباركود، أو كاميرا خلية الروبوت. الكيمياء، بيانات الأبعاد، اجتياز/فشل الفحص، ورقم الحرارة تُملأ تلقائيًا في سجل التتبع الخاص بك. لا لوح ورقي. لا خطأ مطبعي. لا "نعتقد أن هذه الدفعة جاءت من رقم الحرارة 2407 ولكننا لسنا متأكدين."
• ثقوب المجمع مُثقبة داخليًا — شحنة واحدة، لا اثنتين — إذا كانت أوراق الشبكة الخاصة بك تتطلب فتحات مجمع لمدخل/مخرج الإلكتروليت، فإننا نثقبها بعد التمويج في نفس المنشأة. تفاوت موضع الفتحة ±0.5 مم. تصل الورقة النهائية جاهزة لوضعها في وحدة التجميع — لا تحتاج إلى عملية ثقب منفصلة تُدخل نتوءات، أو عدم محاذاة، وخطوة معالجة إضافية على خطك.

في عام 2022، اتصل بنا أحد عملاء المحللات الكهربائية لدينا — الذي كان ينتج آنذاك 2 وحدة تجميع في الأسبوع — بمشكلة. لقد قاموا للتو بتكليف خط تجميع شبه آلي لوحدات التجميع قادر على إنتاج وحدة تجميع واحدة في الوردية، وكانت أوراق الشبكة من موردها الحالي تفشل في محطة التقاط الروبوت. الأوراق انحنت. الروبوت أسقطها. كان على المشغل التدخل كل 4 أو 5 دورات. كان الخط يعمل بنسبة 60% من الإنتاجية التصميمية لأن الشبكة لم تُصمم للمعالجة الآلية.

رد مورد الشبكة الخاص بهم: "الشبكة تلبي الرسم. المشكلة هي الروبوت الخاص بك." صحيح تقنيًا — الشبكة تلبي المواصفات الأبعاد. عديمة الفائدة عمليًا — الشبكة لم تستطع العمل في عملية التجميع التي تم شراؤها من أجلها.

لقد استبدلنا هذا المورد. نفس الرسم. نفس المواصفات الأبعاد. معالجة لاحقة مختلفة — على وجه التحديد، معالجة بالحرارة كاملة بعد التمويج للقضاء على الإجهاد المتبقي الذي سبب الانحناء، بالإضافة إلى خطوة إزالة النتوءات على الحواف المقطوعة التي منعت التصاق الأوراق ببعضها البعض في مجلة التغذية، بالإضافة إلى فاصل بسيط بين الأوراق. ارتفع معدل نجاح التقاط الروبوت من 80% إلى >99.9%. الخط عمل بالإنتاجية التصميمية. الشبكة لا تزال تلبي الرسم — ولكنها الآن تلبي أيضًا عملية التجميع.

هذا هو الفرق بين مورد شبكة يقرأ طباعتك وآخر يفهم مصنعك.

• منشأة متكاملة بمساحة 12,000 متر مربع — صهر، سحب أسلاك، نسج، توسيع، تمويج، معالجة بالحرارة، ثقب، علامات ليزر، تغليف صواني. موقع واحد، نظام جودة واحد، مسؤولية واحدة.
• قدرة إنتاجية لتوريد بحجم المصانع الكبيرة. الأدوات، العملية، والتغليف مُصممة لخطوط التجميع الآلية — وليس للنماذج الأولية المخبرية.
• ISO9001 مع تصنيع مُتحكم فيه بواسطة SPC. بيانات Cpk متاحة لجميع المعلمات الحرجة. معتمدة من SGS. تتبع رقمي للدفعة.

الكيمياء مُصدقة من السبيكة حتى الشبكة النهائية. سجل رقمي مرتبط برمز QR على كل صينية.

تدقيق طرف ثالث بواسطة SGS، BV، أو TÜV. حزمة بيانات SPC كاملة متاحة لمراجعة هندسة الجودة للعميل. عينة مجانية 5 أوراق مع حزمة بيانات التأهيل.

هل يمكن لنظام الصواني الخاص بكم الاندماج مباشرة مع خلية الروبوت الخاصة بنا؟

نعم. أرسل لنا أبعاد محطة تغذية خلية الروبوت الخاصة بك — أبعاد الصينية الخارجية، ارتفاع الصينية، ومتطلبات خلوص الالتقاط. سنقوم بتحديد حجم الصواني لتتناسب مع خليتك. إذا كنت تستخدم تنسيق صينية قياسي (مثل Euro-norm 600*400 مم)، يمكننا تصميم تخطيط التجويف ضمن هذا التنسيق لزيادة الأوراق لكل صينية مع الحفاظ على خلوص وصول الروبوت.

كيف تضمنون الاتساق من دفعة إلى أخرى على مدى برنامج إنتاج متعدد السنوات؟

تآكل لفة التشكيل هو المصدر الرئيسي للانحراف الأبعاد في الشبكة المموجة. نقوم بمراقبة الميل والسعة بواسطة SPC من الورقة الأولى لكل دفعة إنتاج. عندما تتجه Cpk نحو 1.33، تُجدد الأدوات — وليس عندما يكتشف فحص الاستلام الخاص بك انحرافًا في الأبعاد. بالإضافة إلى ذلك، نحتفظ بسبيكة نيكل مخصصة لبرامج الإنتاج طويلة الأمد. نفس الكيمياء عبر السنوات — لا حاجة لإعادة تأهيل بسبب تغيير في السبيكة.

ماذا لو كان الروبوت الخاص بنا يستخدم ماسكات مغناطيسية؟

النيكل مغناطيسي حديدي — الماسكات المغناطيسية تعمل. ومع ذلك، فإن النيكل النقي لديه نفاذية مغناطيسية أقل من الفولاذ، لذلك قد تحتاج مواصفات مغناطيس الماسك الخاص بك إلى تعديل. يمكننا توفير أوراق اختبار لفريق الأتمتة الخاص بك لتوصيف قوة الالتقاط المغناطيسي قبل الانتهاء من الأدوات. ماسكات الفراغ أكثر شيوعًا لشبكة النيكل ونحن نحسن التسطيح خصيصًا لموثوقية التقاط الفراغ.

هل يمكنكم الشحن إلى مُصنّع العقد الخاص بنا مع احتفاظنا بالإشراف على الجودة؟

نعم. نشحن إلى الوجهة المحددة الخاصة بك — منشأتك أو مُصنّع العقد الخاص بك. يسمح نظام رمز QR بالتحقق عن بُعد من بيانات الدفعة بغض النظر عن موقع الشحن. سجلات الدفعة الرقمية متاحة لفريق الجودة الخاص بك عبر بوابة آمنة. تقارير الفحص المادية تُشحن مع المنتج لفحص الجودة الوارد في موقع الاستلام. تحتفظ برؤية التتبع حتى لو لم يمر المنتج عبر منشأتك أبدًا.

ماذا يحدث للصواني — هل نعيدها؟

خياران. قياسي: الصواني PET قابلة لإعادة التدوير للاستخدام مرة واحدة. تقوم منشأتك بإعادة تدويرها من خلال مجرى النفايات القياسي الخاص بك. اختياري: صواني قابلة للإرجاع مصنوعة من البولي بروبلين المتين. تُجمع الصواني، وتُفحص، وتُغسل، وتُعاد استخدامها لطلبك التالي. برنامج الصواني القابلة للإرجاع له وديعة لكل صينية. معظم عملاء حجم الإنتاج يختارون القابلة لإعادة التدوير للبساطة وتقليل تكاليف الخدمات اللوجستية. اختيارك.
