| الاسم التجاري: | DLX |
| رقم الموديل: | النيكل النقي |
| موك: | 5 كجم |
| سعر: | USD 25-80 / kg (N4/N6/Ni200, qty dependent) |
| شروط الدفع: | د/أ، خطاب الاعتماد، د/ف، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 500 طن شهريا |

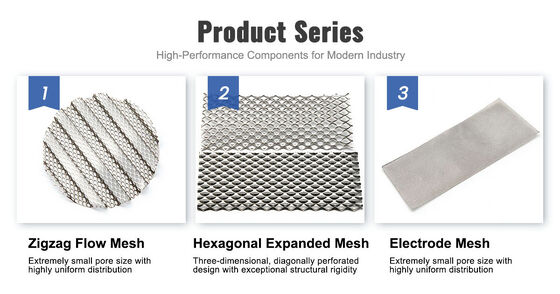

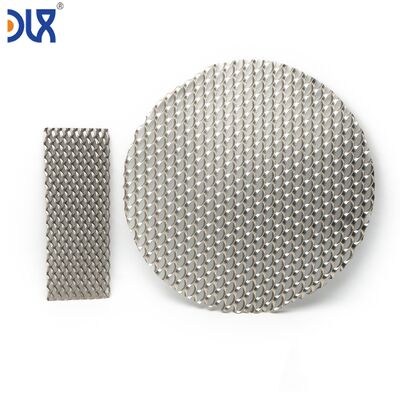

الشبكة المسطحة تحرك الإلكترونات الشبكة المموجة تحرك الإلكترونات والمياه والغازات في ثلاثة أبعاد our pure nickel corrugated mesh takes a flat woven or expanded nickel substrate and forms it into a precise wave profile — creating parallel flow channels that guide water to the electrode surface and sweep product gas away from itعلى عكس مجالات تدفق الصفائح الثنائية القطبية المصنعة التي تكلف مئات الدولارات لكل صفيحةالشبكة المموجة توفر نفس وظيفة توزيع التدفق بجزء صغير من التكلفة وعلى عكس الشبكة المسطحة التي تعتمد على مسارات إطلاق الغاز العشوائية، الهندسة المتحركة الهندسة يضمن كل سنتيمتر مربع من منطقة الكهرباء يرى كل من تسليم المياه العذبة وإزالة الغاز دون عوائق.ونوع الركيزة المنتجة لتصميم خلايا الكهربائي الخاص بك.
في جهاز تحليل PEM يعمل بـ 2 A / cm2 ، ينتج الأندود حوالي 12 ملليتر من الأكسجين في الدقيقة لكل سنتيمتر مربع من المساحة النشطة. يجب أن يخرج هذا الأكسجين من طبقة المحفز ،من خلال طبقة النقل المسامية، وخارج الخلية كل ذلك دون منع المياه العذبة من الوصول إلى المحفز. الشبكة المسطحة توفر مستوى ثنائي الأبعاد: الماء والغاز يتنافسان على نفس المساحة، في نفس المستوى،إنشاء قيود نقل الكتلة التي تحد من كثافة التيار.
تقوم شبكة موجعة بفصل التدفقات إلى منطقتين وظيفيتين: تقود وادي القناة المياه إلى الأقطاب الكهربائية ، وتخلق قمم القناة مساحة رأسية للغاز لجمعها والخروج منها.تحدد نطاق التموج عدد مسارات التدفق المتوازية الموجودة لكل سنتيمتر من عرض الإلكتروديحدد ارتفاع التموج مساحة القسم العرضي لكل قناة تدفق وبالتالي معدل تدفق الغاز الأقصى قبل أن يمنع تجميع الفقاعات القناة.الدرجة والارتفاع تحدد مجال التدفق الهيدروليكية و هم كلاهما المعلمات التي تحددها على الرسم.
| المعلم | ما الذي يسيطر عليه | النطاق النموذجي للكهربائي | التبادل |
|---|---|---|---|
| الطول (مسافة من قمة إلى قمة) | عدد قنوات التدفق المتوازية لكل وحدة عرض | 2.0 ¥ 8.0 ملم | مسافة أقل = المزيد من القنوات = توزيع أفضل للمياه ولكن انخفاض ضغط أكبر. مسافة أكبر = عدد أقل من القنوات الأوسع = انخفاض ضغط أقل ولكن إمكانية وجود مناطق راكدة بين القنوات. |
| النطاق (الارتفاع من القمة إلى الوادي) | مساحة القسم العرضي للقناة يحدد الحد الأقصى لسعة تدفق الغاز لكل قناة | 0.53.0 ملم | عمق أعلى = قنوات أعمق = إزالة أفضل للغاز عند كثافة التيار العالية ولكن زيادة سمك الخلية ومقاومة أومية من خلال الشبكة الأطول. |
| شكل الملف | نمط التدفق laminar vs اختلاط مضطرب على سطح الكترود | الموجة الصينيّة، التلويح الترابيزيّ، القناة المربعة | الصينوسية: تدفق سلس ، أقل انخفاض في الضغط. الترابيزية: القمة المسطحة للاتصال بشكل أفضل مع الطبقة المجاورة. المربع: الحجم الأقصى للقناة لمعدلات إنتاج الغاز العالية. |

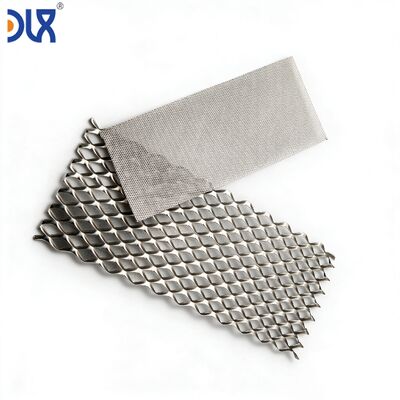

| نوع الشبكة للقاعدة | مساحة السطح، نقاط الاتصال الكهربائية، مرونة الماء من خلال الشبكة نفسها | نسيج (بسيط/مُتَوَسّع/هولندي) أو معدنيّة متوسّعة تمّ اختيارها بناءً على الوظيفة | الركيزة المنسوجة: مساحة سطحية أكبر للاتصال بالقطب الكهربائي. الركيزة الموسعة: نقاط مقاومة أقل للاتصال، ضغط موحد. |
| قطر سلك الأساس أو عرض الخيط | المنطقة المفتوحة داخل مستوى الشبكة يمكن أن يتدفق الماء والغاز أيضًا من خلال فتحات الشبكة ، وليس فقط حول قنوات التموج | السلك: 0.10 ∼0.40 ملم؛ الخيط: 0.4 ∼0.8 ملم | الأسلاك الرقيقة = مساحة مفتوحة أكثر للتدفق عبر الطائرة ولكن أقل صلابة ميكانيكية تحت ضغط كومة. |
| موقف المجموعة | المكون الذي يحل محل أو يضيف | لماذا الشبكة المموجة |
|---|---|---|
| حقل تدفق الأندود PEM / موزع | صفيحة ثنائية القطب من التيتانيوم مع قنوات التدفق | الشبكة المموجة من النيكل التي يتم إدخالها بين الصفيحة الثنائية القطبية السطحية و PTL تخلق قنوات التدفق دون معالجة. قابلة للاستبدال إذا تدهورت الشبكة ، فإنك تستبدل الشبكة ، وليس الصفحة الثنائية القطبية. |
| موزع الكاثود PEM | ورق التيتانيوم المختلط أو ورق الكربون GDL | توفر الشبكة المموجة كل من انتشار الغاز وتوجيه التدفق في مكون واحد. مساحة مفتوحة أعلى من الفيلت المجفف عند سمك متكافئ. انخفاض ضغط جانب الغاز. |

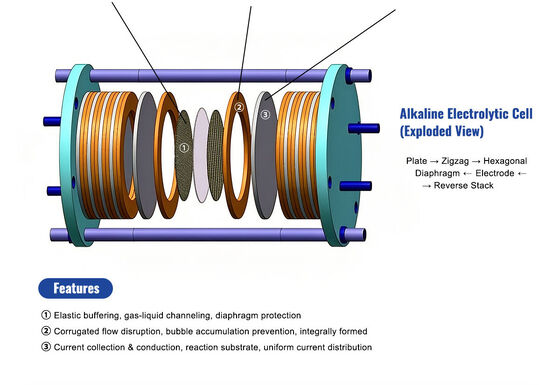

| مساحة الكترود القليلية ذات الفجوة الصفر | الشبكة المنسوجة المسطحة + إطار منفصل للمسافة | يحدد ارتفاع التموج فجوة الأقطاب الكهربائية بدون عنصر فاصل منفصل. تقوم الشبكة بثلاثة وظائف في وقت واحد: جمع التيار ، وفصل الغاز والسائل ، والتحكم في الفجوة. |
| مجال تدفق الصفائح ثنائي القطب (تصميم كومة منخفضة التكلفة) | صفيحة حقل تدفق كاملة المصنعة | الصفيحة النيكلية ذات الشكل الثنائي القطب + حقل تدفق الشبكة المموجة على كل جانب = ما يعادل وظيفياً حقل تدفق معدلة بتكلفة تصنيع أقل بكثير.هذا هو التخفيض في التكاليف. |
معظم الشركات التي تقدم الشبكة المموجة لا تصنع الشبكة، فهي تشتري الشبكة المسطحة،حالة التسخين لا يوجد شيء تحت سيطرتهمعندما تختلف أداء الخلية من دفعة إلى دفعة وتتعقب السبب الجذري إلى الشبكة، تكتشف أن موردي الشبكة غيروا مصدر الأسلاك دون إخبار أي شخص،والأسلاك الجديدة لديها 0.2% المزيد من الحديد من دفعة التأهيل
في "دي إل إكس"، السلسلة خطية وشفافةطاحونة التدحرج لدينا أو خط رسم ينتج الشريط أو السلك الذي يصبح الرصيف شبكة الرصيف الخاص بكنقاشاتنا للنسيج أو الصحافة الموسعة تصنع الشبكة المسطحةوفرن الغلاف الجوي المتحكم به يطلي الشبكة المموجة النهائية لتثبيت هندسة الملف وتخفيف التوتراتخمس خطوات، منشأة واحدة، نظام نوعية واحد، نقطة واحدة للمساءلة.
المصدر: كتالوج منتجات DLX السبائك. الكيمياء معتمدة من البلاط من خلال الشبكة المموجة النهائية.
| العنصر (%) | N4 | N6 | الني 200 | الني 201 |
|---|---|---|---|---|
| النيكروجين | ≥ 99.9 | ≥ 99.5 | | |
| نـي | | | ≥ 99.2 | ≥ 99.0 |
| في | ≤0.04 | ≤0.1 | ≤0.4 | ≤0.4 |
| كيو | ≤0.015 | ≤0.1 | ≤0.25 | ≤0.25 |
| ج | ≤0.01 | ≤0.1 | ≤0.15 | ≤0.02 |
| نعم | ≤0.03 | ≤0.1 | ≤0.35 | ≤0.35 |
| م | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| المعلم | مواصفاتك | قدراتنا |
|---|---|---|
| النيكل | N4، N6، Ni200، Ni201 | الكيمياء مقفلة على الحرارة المعتمدة |
| نوع القالب | من النسيج (بسيط، مائل، هولندي) أو المعدن الموسع | كلاهما تصنيع داخلي |
| قطر السلك (المنسوج) / عرض الخيط (الموسع) | حسب رسمتك | الأسلاك 0.10 ∼0.40 ملم؛ الخيوط 0.4 ∼0.8 ملم |
| مساحة الموجات | 20.08.0 ملم ±0.1 ملم | لفة تشكيل مخصصة مقطوعة إلى المضرب الخاص بك |
| نطاق التموج | 0.5 ∼3.0 ملم ±0.05 ملم | تحكم دقة فجوة التدحرج |
| شكل الملف | الشكل الصيني أو التريبيزوي | لفة صفحة الأسنان تقطع إلى شكل موجة الخاص بك |
| أبعاد الورقة | L * W مخصصة إلى إطار الخلية | قطع بعد التلوين الموجة قنوات محايدة إلى جانب اتجاه التدفق الخاص بك |
| توجيه التجول | القنوات المتوازية مع اتجاه تدفق الغاز | موجهة كما هو محدد على الرسم |
| معالجة ما بعد الشكل | المُحَرَّق (المُعَادَل) أو كما هو مُشكَّل | الموصى بها لثبات الأبعاد تحت الضغط |
| المرحلة | التفتيش | معيار القبول |
|---|---|---|
| كيمياء البلاط | تحليل العناصر الكاملة | وفقاً لمواصفات الدرجة الخاصة بك، تم التحقق من مستويات الـ (في) و (كيو) بـ (بيم) |
| قاعدة الشبكة المسطحة | بعد السلك/السلسلة، عدد الشبكات أو LWD، مرئي للعيوب | وفقا لمواصفات الركيزة الخاصة بك تم فحصها قبل التلوين المموج. يتم إزالة الركيزة المعيبة قبل إضافة القيمة. |
| الهندسة الموجية | الموقع: مقارنة بصرية 10 قياسات عبر عرض الورقة. النطاق: مؤشر رقم على سطح الجرانيت 5 قياسات عبر الورقة. | المسافة بين الصفحة و ± 0.1 ملم من الرسم. السطح في حدود ± 0.05 ملم من الرسم. يتم إزالة الأوراق التي تتجاوز الحد المسموح به. |
| استقرار الأبعاد بعد الحلق | تم قياس النطاق مرة أخرى بعد التسخين. ضغط الاختبار mesh ضغطت إلى 80 ٪ من الارتفاع الاسمي ، تم إطلاقها ، تم قياس الارتفاع مرة أخرى. يجب أن يكون ارتفاع الربيع ≤ 5 ٪. | استرداد الارتفاع في غضون 5٪ بعد الضغط. يتم إزالة الشبكة التي تأخذ مجموعة ضغط ، فستفقد ارتفاع القناة في كومة مع مرور الوقت. |
| أبعاد الورقة | L * W ± 0.5 ملم. فحص الحافة للحصول على حفر. | مثل الرسم، حواف خالية من الحطام لا توجد نقاط حادة يمكن أن تقطع الطبقات المجاورة |
| الوثائق | معيار EN 10204 3.1 MTC + تقرير فحص الركيزة + تقرير هندسة التجول + اختبار الارتداد الضغط + شهادة الامتثال | التتبع الكامل من زجاجات النيكل من خلال شبكة حقل التدفق المموجة النهائية. |
التفتيش من قبل طرف ثالثSGS أو BV أو TÜVمتاحة عينة مجانية من 5 أوراق لتقييم رسومات مصنع المواد الكهربائية.
| حماية الأوراق | يتم تجميع الأوراق المموجة مع قنوات المموجة المتماسكة في أعلى القمم في واديات الأوراق المجاورة مع ورقة واحدة من الأنسجة الخالية من الأحماض بينها.هذا يمنع ارتفاع كومة من أن يتم سحقها تحت وزنها الخاص أثناء النقلتم تجميعها بين ألواح دعامة صلبة، ملفوفة بأفلام VCI، ومختومة. |
| الصناديق | معبأة مسطحة في صناديق الخشب المقارن مع دعم داخلي مغلف بالرغوة يلامس حواف الورق ، وليس الأوجه المموجةحزم من المخفف داخل كيس البولي إيثيلين المغلق. |
| التعرف | الدرجة، عدد الحرارة البولوت، نوع الركيزة، الطول * النطاق، شكل الملف، أبعاد ورقة، عدد ورق، رمز تعقب DLX. رقم الرسم الخاص بك على ملصق الصندوق الخارجي. |
| MOQ العينة | 5 أوراق مجانية لتقييم OEM مع الرسم. |
| MOQ للإنتاج | 50 ورقة لكل رقم رسم. أدوات تشكيل اللفافات يتم استردادها عبر الطلب الأول للإنتاج أو يتم فواتيرها بشكل منفصل اعتمادًا على حجم الطلب. |
| وقت التنفيذ | الأدوات القائمة (مجموعة الطول + النطاق): 1 ′′ 2 أسابيع التجربة ، 3 ′′ 4 أسابيع الإنتاج. تصنيع لفة تشكيل جديدة: إضافة 3 ′′ 4 أسابيع للأدوات. |
| البحرية | الجو (DHL ، FedEx) للتجربة ؛ البحر (FCL) للإنتاج. |
| الدفع | T/T للمحاكمة؛ T/T أو L/C عند الرؤية للإنتاج. |
ابدأي مع الكثافة المستهدفة للتيار ومعدل إنتاج الغاز لكل خليةالكثافة الحالية العالية تتطلب قدرة أكبر على إزالة الغازات زيادة النطاق أو تقليل الطول لإضافة مساحة القناة. يجب أن يسترشد نمذجة التدفق (CFD) الخاصة بك بالمعايير الأولية. إذا لم يكن لديك نموذج CFD ، فيمكننا توفير صفحات عينة في مجموعات 2 ′′ 3 من الطول / النطاق للاختبار التجريبي للخلية الواحدة.معظم العملاء يتقاربون على الهندسة المثلى في غضون تكرارين.
القياسية هي القنوات الموازية لطول ورقة هذا يتماشى مع اتجاه التدفق الطبيعي من المدخل إلى المخرج في معظم تصاميم الخلايا. إذا كان تصميمك يتطلب قنوات بزاوية (على سبيل المثال،45 درجة للتدفق العرضي)، يتم قطع الأوراق بعد التموج في الزاوية المحددة. سوف تقطع حواف القطع قنوات التموج بزاويةيمكننا مناقشة ما إذا كان هذا مقبولة لتصميمك أو ما إذا كان ينبغي تعديل توجيه لفة تشكيل.
السماكة الإجمالية (سمكة الهيكل الرئيسي + اتساع التلوث): الحد الأدنى حوالي 0.7 ملم للهيكل الرئيسي المنسوج مع سلك 0.10 ملم وتوسع 0.5 ملم.الحد الأدنى العملي يتم تحريكه من قبل قطر الأسلاك الركيزة يجب على السلك البقاء على قيد الحياة في الانحناء في قمم التموج دون كسربالنسبة للتربة المعدنية الموسعة، الحد الأدنى للسمك الإجمالي حوالي 0.9 ملم مع ورقة 0.15 ملم و 0.6 ملم.
لا، تُلمع أدوات التشكيل الخاصة بنا لمنع علامات السطح على النيكل، وتلتف الشبكة حول نصف قطرها المتحكم في كل قمة ووديل.التسخين بعد الشكل يخفف أي ضغوط سطحية من الانحناءحالة سطح الشبكة المموجة النهائية تعادل حالة سطح الركيزة المسطحة إذا كان الركيزة مشعًا ، فإن الشبكة المموجة مشعًا.

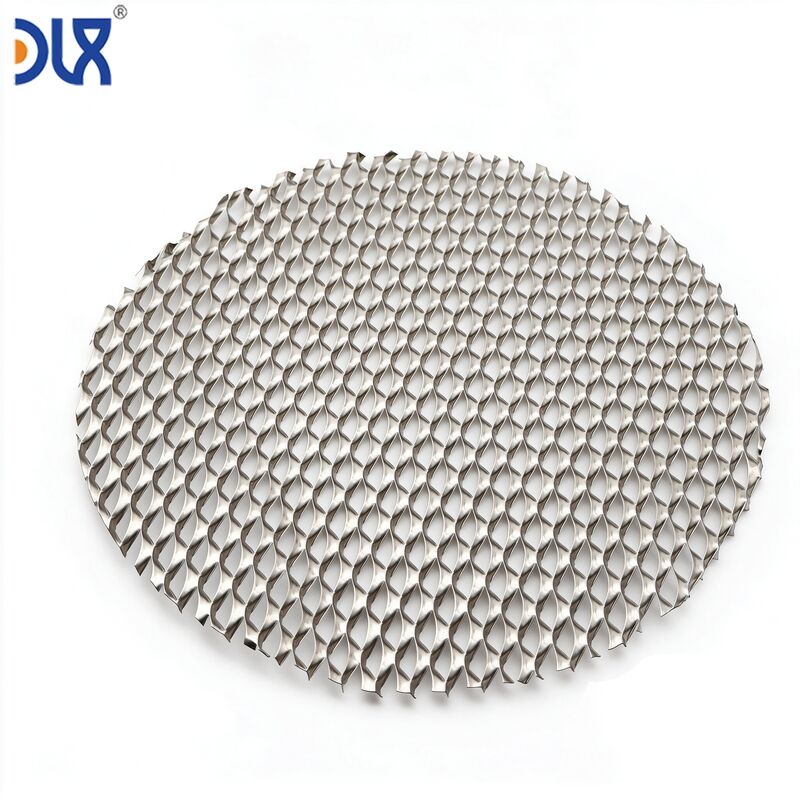

نعم. يمكن تصميم شبكة النيكل الموسعة بالمياه المموجة بنفس عملية التشكيل. الفرق الرئيسي هو أن الشبكة الموسعة لها اتجاه. نمط الماس لديه اتجاه طويل وقصير.يجب أن يتم محاذاة قنوات التموج مع اتجاه LWD للحصول على أقصى قدر من النزاهة الميكانيكية من خلال أوراق التشكيلسنؤكد على التوجه الأمثل خلال مراجعة الرسم
