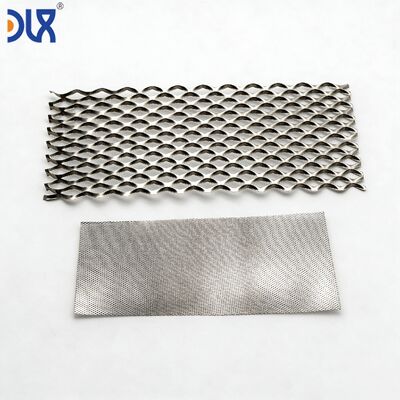

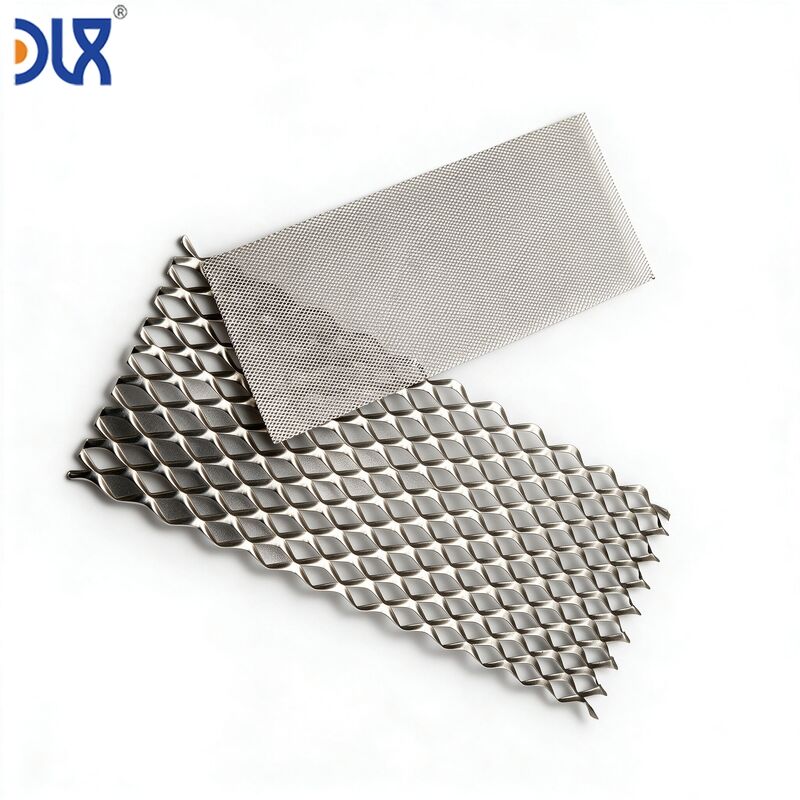

نيكل نقي متوسعة الشبكة مصنوعة على رسمتك لPEM & الحقول التدفق الكهربائي القلوية

ISO9001 المصنع المباشر|منذ عام 2002|N4/N6/Ni200|تخصيص رسوماتك|5 أوراق عينة مجانية

تصميم خلايا التحليل الكهربائي الخاص بك هو الملكية الخاصة. مواصفات الشبكة الخاصة بك هو جزء من IP الخاص بك. آخر شيء تحتاج إليه هو مورّد الشبكة الذي يحاول أن يبيع لك ما يجلس على رفهم.في شركة تشانغتشو DLX.، المحدودة، ونحن تصنيع نيكل نقي الشبكة الموسعة إلى رسومة التقنية الخاصة بك ليس إلى الكتالوج لدينا القياسية. سمك ورقة، عرض الخيط، LWD، SWD، نسبة المساحة المفتوحة، الأبعاد الخارجية ورقة،حالة الحافة، وقسوة السطح، وتسامح السطحية، ومعالجة الحرارة بعد التوسع كلها تنتج لتتطابق مع القيم على الطباعة الخاصة بك.طوّر الصفحة إلى سمكك في طاحونتنا الخاصة، الشق والامتداد إلى LWD والخيط الهندسة، وتسخير لمواصفات الصلابة الخاصة بك، وتفتيش لمعايير القبول الخاصة بك.هذا هو تصنيع العقود لمكونات الأقطاب الكهربائية ليس مبيعات الشبكة جاهزة.

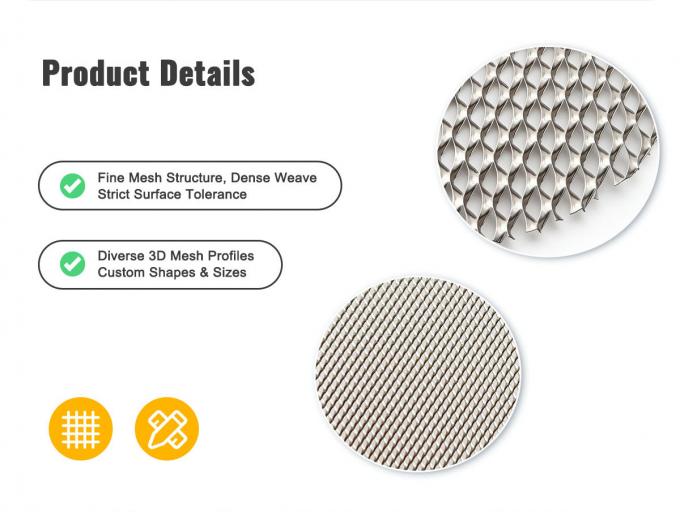

الشبكة الموسعة تترك الصحافة الموسعة لدينا مع سطح مميز √ الخيوط تظهر الخامسة الدقيقة من عملية القطع والامتداد.هذه السطح الموسع هو المثالي يزيد مساحة السطح الهندسي للامتماس المحفزوبالنسبة للآخرين ، فإنه يخلق اختلاف سمك الطلاء الذي يقلل من استخدام المحفز. نحن نقدم أربعة ظروف سطحية ، قابلة للاختيار على الرسم:

• رسمتك، عملية لدينا لا بديل، لا "ما يعادلها"عندما تطلب الطباعة سمك ورقة 0.25 ملم مع عرض خيط 0.6 ملم و 3.5 ملم LWD في 45٪ من المساحة المفتوحة، وهذا هو بالضبط ما نقوم به.نحن لا نقدم "قريبة بما فيه الكفاية" ونقترح عليك تعديل تصميم الخلية الخاصة بكنحن نقوم بتعديل الأدوات والعمليات لتتناسب مع تصميمك
• الكيمياء مقفلة على الحرارة المعتمدةبمجرد أن يتم تأهيل الدرجة المحددة في الرسم والمنطقة الكيميائية من خلال الاختبار الكهروكيميائي الخاص بك، ونحن نحتفظ بحرارة نيكل معينة للإنتاج الخاص بك.نفس كيمياء الذوبان تمر عبر كل ورقة في طلبك. إلكترودك المفرط لا يتحرك لأن كيمياء النيكل لا تتحرك
• كل معايير تم فحصها، كل ورقة يمكن تتبعها‬ LWD، SWD، عرض الخيط، المساحة المفتوحة، السماكة، السطحية، الأبعاد، حالة الحافة ‬ يقاس ويتم تسجيله لكل ورقة أو لكل خطة أخذ عينات وفقًا لمتطلبات الرسم.عندما يقوم عميلك بمراجعة سجلات مؤهلات مورد الشبكة، البيانات موجودة وسلسلة الوثائق مكتملة.
• جاهزة للمقياس ‬ نفس مجموعة القوالب التي جعلت طلبك التجريبي لـ 50 ورقة تجعل طلبك لإنتاج 5000 ورقةلا توجد عملية نقل إلى منشأة مختلفة. لا توجد مؤهلات جديدة للأدوات.لا "مجموعة الإنتاج جاءت من مصنع مختلف وأداء مختلف" محادثة مع فريق الهندسة كومة الخاص بك.
• نحن نتحدث الكهربائي ليس فقط المعدن الموسععندما تحدد المساحة المفتوحة بنسبة 55% لأن نموذج CFD الخاص بك يظهر أن إطلاق الفقاعات يصبح العامل المحدد فوق 400 mA / cm2 ، نفهم السبب.عندما تطلب لمراجعة حالة الحافة تحت تكبير لأن burr يمكن أن تقطع غشاء الذي يكلف أكثر من كل أمر الشبكةنحن نفهم السبب، هذا تصنيع مكونات الأقطاب الكهربائية وليس إمدادات عامة من المعادن الموسعة
• لا توجد تلوث حديدية من الصلبة إلى الكترودمعداتنا للذوبان والتدحرج والقطع والتوسع مخصصة للسبائك النيكلية لا توجد معالجة للفولاذ الكربونيعندما تحليل SEM-EDS بعد الوفاة من 10الالكترود الذي تم تشغيله بعد 000 ساعة لا يظهر إثراء الحديد على السطح، وهذا من خلال التصميم وليس من خلال الحظ.

في عام 2019 ، أرسل لنا أحد الشركات المصنعة لأجهزة تحليل الكهرباء PEM رسمًا تقنيًا من 3 صفحات لشبكة نيكل متوسعة سمك الصفحة 0.20 ملم ، عرض الخيط 0.5 ملم ، LWD 2.8 ملم ، مساحة مفتوحة 52٪ ، نوع N4 ،مشع، مسطحة 0.15 ملم لكل 100 ملم، Ra 0.4 ٪ 0.8 ميكرو مترا، أبعاد ورقة إلى إطار الخلية، حواف خالية من الحفر.لقد كانوا يشترون هذه الشبكة من مورّد معدنيّ عامّيّ تمّ توسيعه والذي كان يلبّي المواصفات الأبعاد لكنّه لم يستطع التحكم في كيمياء النيكل أو تلوث السطح بالحديدكل دفعة كانت تتطلب فحصاً وارداً، وتم رفض حوالي 15% من دفعاتها بسبب تلوث السطح الذي تم العثور عليه أثناء تأهيل عملية الطلاء.

لقد نظرنا إلى الرسم و أدركنا أننا نسيطر بالفعل على كيمياء النيكل من البلاط الخاص بنا.لقد قمنا بالفعل بتسخين الغلاف الجوي المسيطر عليهما لم يكن لدينا هو الصحافة الموسعة لذلك استثمرنا في واحدة استغرق الأمر ستة أشهر من تركيب المعدات إلى الموافقة على المادة الأولى على رسم العميل.انخفضت نسبة رفضهم من 15% إلى صفرهذا العميل لا يزال يشتري منا اليوم، الآن في أحجام الإنتاج خمسة أضعاف متطلباتهم 2019.

هذا هو العمل الذي نعمل به، ليس بيع الشبكة، حل المشكلة بين رسمتك وقطب الكهرباء

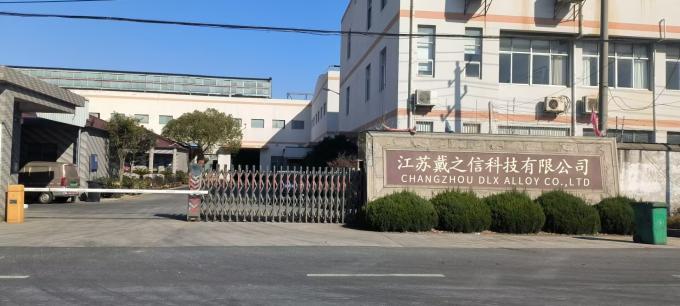

• 12،000 متر مربع منشأةإذابة النيكل المتكاملة، التدحرج البارد، القطع، التوسع، التسخين، التسطيح، والتفتيش. الشبكة الخاصة بك لا تترك نظام الجودة لدينا.
• عادة على الرسم منذ عام 2019الـ LWD 1.56.0 ملم، الخيط 0.41.2 ملم، المساحة المفتوحة 3065٪، سمك الورق 0.150.50 ملم.
• ISO9001 مع التتبع الكامل للصهر إلى الشبكة؛ معتمدة من قبل SGS ؛ تفتيش BV و TÜV متاح. التصنيع المسيطر عليه بالرسومات مع فحص المادة الأولى كمعيار.

المصدر: كتالوج منتجات DLX سبيكة. الكيمياء المعتمدة من اللون من خلال الشبكة النهائية حسب متطلبات الرسم الخاص بك.

التفتيش من قبل طرف ثالثSGS أو BV أو TÜVالتصنيع المسيطر عليه بالرسم مع حزمة وثائق كاملة على كل شحنة.

ما هو شكل الملف الذي تحتاجه للرسم؟

يفضل PDF للمراجعة الأولية. DXF أو DWG لتصميم الأدوات إذا كانت هندسة الشبكة معقدة أو تتضمن ميزات تتجاوز نمط الماس الموسع القياسي.لمواصفات الشبكة الموسعة القياسية، وجبة الأبعاد على الرسم كافية نحن لسنا بحاجة إلى نموذج ثلاثي الأبعاد من هندسة الماس، على الرغم من أننا نقبل لهم إذا كان لديك لهم.

ماذا لو اكتشفنا أثناء التصنيع معايير رسم مستحيلة من الناحية الفيزيائية؟

يحدث هذا عادة عندما يتم تحديد عرض الخيط و LWD بشكل مستقل ولا يمكن تحقيق هذا الجمع مع أدوات التوسع في سمك الورقة المحدد.فريق الهندسة لدينا علامة على النزاع خلال مراجعة الرسم (المرحلة 1)نقترح أقرب مزيج ممكن مع شرح للقيود.يمكنك أن تقرر ما إذا كان لتعديل الرسم أو المضي قدما مع الجمع الممكن لتحقيق التقييم المحاكمة.

هل يمكنك أن تحافظ على مسافة مسطحة أكثر من 0.2 ملم لكل 100 ملم؟

بالنسبة لسمك ورقة 0.20 ملم أو أكثر، يمكن تحقيق 0.15 ملم لكل 100 ملم مع تسطيح ما بعد التسخين.الشبكة تصبح مرنة بشكل متزايد وتصبح دقة قياس السطوح العامل المحدد بدلا من قدرتنااتصل بنا بتسامحك المستهدف وسمك الصفحة سنؤكد الجدوى

كيف تتعامل مع مراجعات الرسومات؟

كل مراجعة للرسم تؤدي إلى مراجعة تجاه المراجعة السابقة. إذا كان التغيير يقتصر على أبعاد الورق ، فلن تكون هناك حاجة إلى إعادة الأدوات. يتم تطبيق البعد الجديد في مرحلة القطع.إذا كان LWD، أو تغيير عرض الخيوط، قد تكون هناك حاجة إلى أدوات جديدة. ونحن نقوم بتواصل التأثير (أدوات وقت التوجه، أي تغيير في التكلفة،متطلبات إعادة التأهيل) في غضون 48 ساعة من استلام الرسم المنقحيتم تصنيع جميع المنتجات بعد تاريخ المراجعة إلى المراجعة الجديدة ويتم أرشفة المراجعة السابقة في نظام مراقبة الوثائق لدينا.

هل تقبلون متطلبات الجودة الخاصة بـ OEM خارج ISO9001؟

نعم، إذا كان دليل جودة المورد الخاص بك يتطلب نقاط تفتيش محددة، أساليب القياسات، خطط أخذ العينات،نحن ندمجها في عملية الإنتاج الخاصة بك خلال التأهيلأمثلة من العملاء الحاليين: AS9102 نموذج التفتيش المادة الأولى، وثائق PPAP المستوى 3، جداول أخذ عينات AQL الخاصة بالعميل،وشهادة تحليل على مستوى المجموعة بتنسيق محدد من قبل العميلقدم متطلبات جودة المورد الخاص بك مع الرسم سوف نؤكد نطاق الامتثال أثناء مراجعة الرسم.
