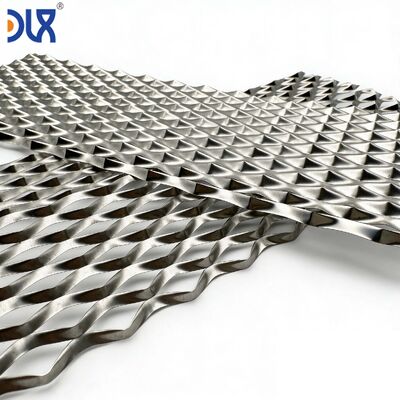

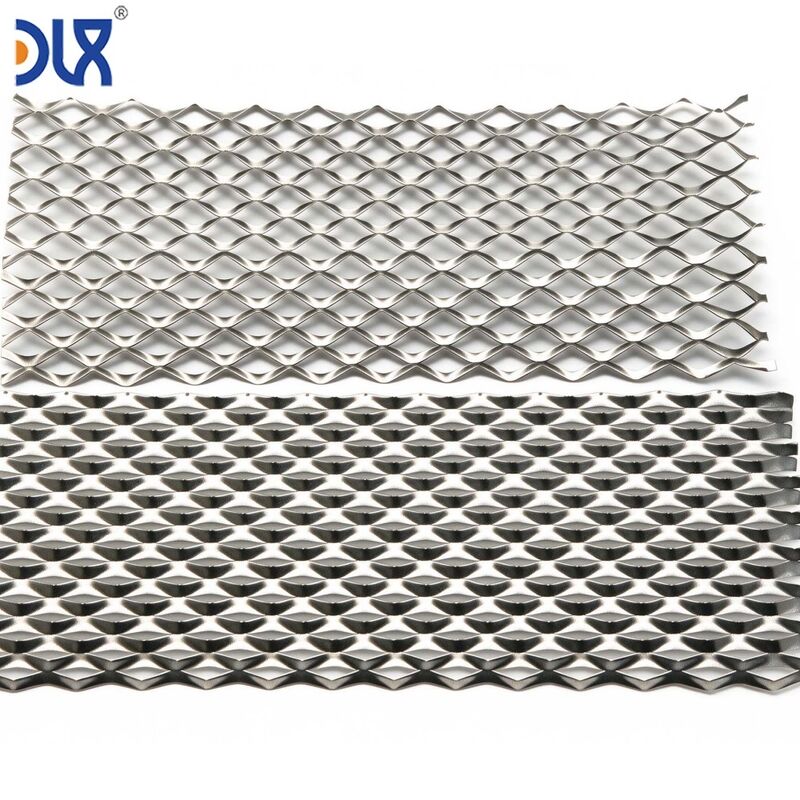

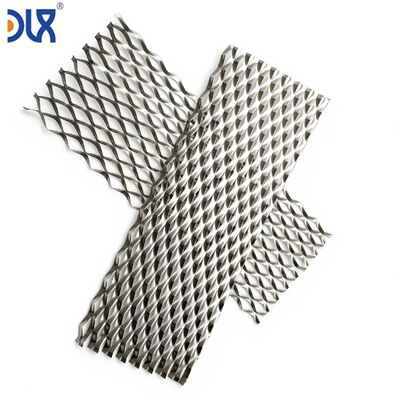

شبكة موسعة من النيكل النقي - نمط قشور السمك لطبقات انتشار غاز محلل الهيدروجين الكهربائي

ليست كل شبكات الأقطاب الكهربائية يجب أن تكون منسوجة. بالنسبة لطبقات انتشار الغاز (GDL) وطبقات النقل المسامية (PTL) في محللات الهيدروجين، توفر شبكة النيكل الموسعة - بنمطها الماسي المميز على شكل قشور السمك - مجموعة مختلفة تمامًا من المزايا: لا توجد أسلاك متقاطعة لتوليد مقاومة التلامس، ولا توجد تقاطعات نسج لحبس فقاعات الغاز، وسطح مستوٍ ومستمر يوزع حمل الضغط بالتساوي عبر الغشاء. في شركة Changzhou DLX Alloy Co., Ltd.، نقوم بشق وتمديد صفائح النيكل النقية الخاصة بنا إلى شبكة موسعة في المصنع - مع التحكم في سمك الصفائح، وعرض الخيوط، وفتحة المعين في الاتجاه الطويل (LWD)، والتسطيح النهائي لتتناسب مع تصميم خلية المحلل الخاصة بك. تتبع كامل من الذوبان إلى الشبكة في كل شحنة.

التحسين لخليتك؟ أرسل لنا كثافة التيار المستهدفة، ومعدل إنتاج الغاز لكل خلية، ونوع الغشاء. نوصي بـ LWD الأولي، وعرض الخيط، والمساحة المفتوحة - ثم نكرر بناءً على بيانات اختبار الخلية الواحدة الخاصة بك.

• لا توجد تقاطعات أسلاك - تلامس كهربائي موحد - تنشئ الشبكة المنسوجة نقطة مقاومة تلامس عند كل تقاطع أسلاك. في نسج 40 شبكة، هذا يعني 1600 نقطة تلامس لكل سنتيمتر مربع، كل منها مقاومة ميكرو أوم تتراكم عبر مساحة القطب الكهربائي. الشبكة الموسعة مستمرة كهربائيًا - يتدفق التيار عبر شبكة الخيوط دون عبور أي واجهات. بالنسبة لمكدسات المحللات التي تستهدف<1.8 فولت لكل خلية عند 500 مللي أمبير/سم مربع، فإن القضاء على هذه المقاومات الدقيقة مهم.
• هندسة المعين لإطلاق الغاز - فتحات المعين ذات الجدران الناعمة للشبكة الموسعة مشكلة بعملية التمدد - وليس بفعل الفجوة بين الأسلاك المستديرة. تنزلق فقاعات الهيدروجين والأكسجين على طول جدران الخيوط وتخرج من فجوة القطب الكهربائي دون أن تعلق في زوايا حادة بين الأسلاك. هذا يترجم إلى جهد إضافي أقل للفقاعات، والذي يصبح آلية الفقد المهيمنة فوق 300-400 مللي أمبير/سم مربع.
• سطح مستوٍ - ضغط موحد للغشاء - الشبكة الموسعة تكون مسطحة لأنها مصنوعة من صفائح مسطحة. تشغل الخيوط والروابط نفس المستوى. تحت ضغط المكدس، يتوزع الحمل بالتساوي عبر سطح الغشاء - لا توجد نقاط عالية لعقد الأسلاك تركز الإجهاد وتسرع ترقق الغشاء على مدى آلاف ساعات التشغيل.
• ملدن بالكامل - مستوٍ تمامًا، لا ارتداد - بعد التمدد، يتم تلدين الشبكة في جو متحكم فيه لإزالة العمل البارد من عملية الشق والتمدد. تخرج الشبكة مسطحة وتبقى مسطحة - لا تنحني عند التقاطها، ولا ترتد عند وضعها تحت الضغط. بالنسبة لخطوط تجميع المكدسات الآلية التي تستخدم الروبوتات للالتقاط والوضع، فإن هذا التنبؤ ضروري.
• متكامل - لا يمكن أن يتفكك عند الحواف - الشبكة المنسوجة المقطوعة إلى أبعاد إطار الخلية تترك نهايات أسلاك مكشوفة عند كل حافة مقطوعة. تحت ضغط المكدس، يمكن لهذه النهايات أن تتحرك، وتبرز، وتتلامس مع الخلايا المجاورة. الشبكة الموسعة لا تحتوي على نهايات أسلاك - إنها قطعة واحدة مستمرة من النيكل. الحواف المقطوعة ناعمة ومستقرة.
• من صفيحة النيكل الخاصة بنا إلى شبكتك - نفس المنشأة، نفس نظام الجودة - الشريط النيكل الذي يغذي مكبس التمدد الخاص بنا تم لفه من سبيكة النيكل الخاصة بنا في مطحنة الدرفلة الخاصة بنا. نحن نتحكم في الكيمياء، والسمك، والتلدين، والتمدد. لم يتم إدخال ملوثات من مقاول من الباطن بين الذوبان والقطب الكهربائي الخاص بك.

تبدأ معظم الشبكات الموسعة في السوق بصفائح نيكل مشتراة - لا يتحكم مصنع الشبكة في كيمياء أو تاريخ الدرفلة أو حالة سطح المواد الخام. في DLX، تبدأ العملية بسبائك النيكل النقية الخاصة بنا. نقوم بلفها على الساخن إلى شرائط، ولفها على البارد إلى السمك المحدد الخاص بك، وشقها إلى العرض المطلوب من قبل أداة التمدد الخاصة بنا، وتمديدها على مكبس التمدد الخاص بنا. تحدث السلسلة بأكملها في منشأة واحدة تحت نظام جودة واحد.

لماذا هذا مهم لأداء المحلل؟ لأن الكيمياء السطحية لصفائح النيكل - قبل دخولها إلى مكبس التمدد - تحدد الكيمياء السطحية للشبكة النهائية. إذا كانت الصفيحة ملوثة بالحديد من لفائف العمل الفولاذية في مطحنة درفلة طرف ثالث، فإن هذا الحديد مدمج الآن في سطح شبكة القطب الكهربائي الخاص بك. سيذوب في إلكتروليت KOH على مدى مئات ساعات التشغيل، ويعاد ترسيبه على الكاثود، ويزيد من الجهد الإضافي. نمنع هذا عن طريق القيام بالدرفلة بأنفسنا، في منشأة حيث تتلامس لفائف العمل فقط مع سبائك النيكل.

• منشأة متكاملة بمساحة 12000 متر مربع - الذوبان، الدرفلة على الساخن، الدرفلة على البارد، الشق، التمدد، التلدين، التسطيح، والفحص. النيكل من السبيكة إلى شبكة القطب الكهربائي.
• سمك الصفائح 0.15–0.50 مم؛ عرض الخيط 0.4–1.2 مم؛ LWD 1.5–6.0 مم؛ مساحة مفتوحة مخصصة 30–65%.
• ISO9001 مع تتبع كامل من الذوبان إلى الشبكة؛ معتمد من SGS؛ فحص BV و TÜV متاح.

المصدر: كتالوج منتجات DLX Alloy. الكيمياء معتمدة من السبيكة إلى الشبكة النهائية.

فحص طرف ثالث بواسطةSGS، BV، أو TÜVمتاح. عينة مجانية من 5 أوراق لتقييم OEM المحلل لأول مرة.

يعتمد ذلك على هدف كثافة التيار الخاص بك. أقل من 300 مللي أمبير/سم مربع، يكون الفرق هامشيًا - كلا النوعين من الشبكات يؤديان بشكل كافٍ. فوق 350 مللي أمبير/سم مربع، تصبح إدارة فقاعات الغاز آلية الفقد المهيمنة، وعادةً ما تظهر فتحات المعين ذات الجدران الناعمة للشبكة الموسعة جهدًا إضافيًا أقل للفقاعات بمقدار 15-30 مللي فولت مقارنة بالشبكة المنسوجة المكافئة. يمكننا توفير كلا النوعين - قدم كثافة التيار المستهدفة وسنوصي، أو يمكننا إرسال عينات من كل منهما لاختبار الخلية الواحدة جنبًا إلى جنب.

نعم. أرسل لنا عينة من شبكتك الحالية - سنقوم بقياس LWD، SWD، عرض الخيط، سمك الصفائح، والمساحة المفتوحة، ثم ننتج شبكة موسعة لمطابقة تلك المعلمات في درجة النيكل المحددة الخاصة بك. هذه خطوة أولى شائعة عندما يقوم مصنعو المحللات بتأهيل مصدر ثانٍ.

ليس في DLX. أدوات مكبس التمدد الخاصة بنا مصنوعة من مواد متوافقة مع النيكل. هذا هو أحد الأسباب التي جعلتنا نجلب التمدد داخليًا - كانت ورش التمدد التابعة لجهات خارجية التي تستخدم قوالب فولاذية قياسية تدخل تلوثًا بالحديد ظهر في تحليل الأقطاب الكهربائية بعد التشغيل لعملائنا. لقد قضينا على هذا المتغير.

نعم. تقبل الشبكة الموسعة طلاءات نيكل راني المترسبة كهربائيًا، وطلاءات الرذاذ الحراري، وطبقات المحفز المطلية بالملاط. نظرًا لأن سطح الخيط مسطح بدلاً من أن يكون منحنيًا كما في الأسلاك المنسوجة، فإن انتظام سمك الطلاء يكون أفضل عادةً. فتحات المعين كبيرة بما يكفي لتصريف محلول الطلاء بشكل نظيف - لا يوجد جسر أو انسداد للفتحات.

تتطلب مجموعات LWD وعرض الخيط الجديدة أدوات تمدد جديدة - عادةً مجموعة قوالب شق. وقت تسليم الأدوات هو 3-4 أسابيع. بمجرد تجهيز الأدوات، ننتج أوراق تجريبية لتقييمك. إذا كان استثمار الأدوات كبيرًا، فإننا عادةً ما نقوم بتوزيعه على أمر الإنتاج الأول. اتصل بنا بمعلمات الشبكة المستهدفة الخاصة بك وسنقدم تقييمًا لجدوى الأدوات في غضون 48 ساعة.
