| الاسم التجاري: | DLX |
| رقم الموديل: | أنابيب النيكل الشعرية |
| موك: | 5 كجم |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |

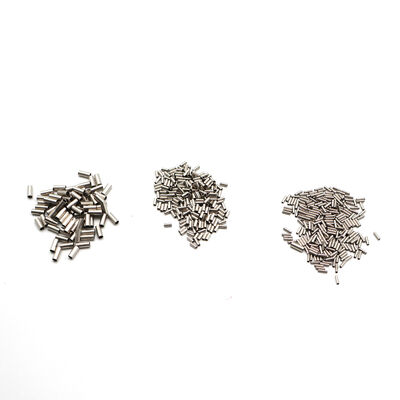

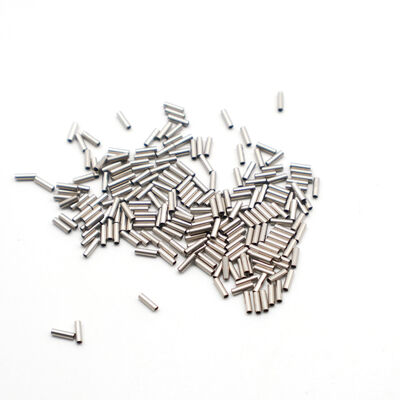

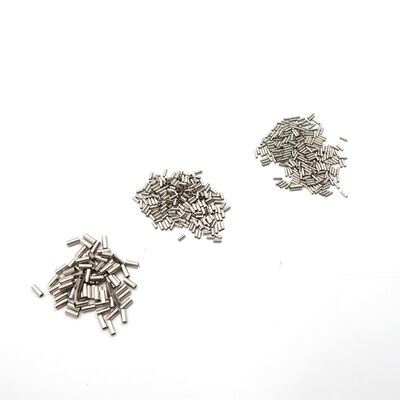

أنبوب شعري من النيكل للأغراض العامة بصلابة 90–120 HB مناسب للهواء الآلي والجرعات الكيميائية منخفضة الضغط. لا يصلح لخط تحكم هيدروليكي بضغط 5000 رطل لكل بوصة مربعة على رأس بئر تحت سطح البحر، حيث يجب أن تتحمل جدران الأنبوب ضغط الانفجار عند 150 درجة مئوية أثناء الغمر في المياه المنتجة المشبعة بـ H₂S و CO₂. لهذه الظروف، توفر DLX أنابيب شعرية من النيكل مسحوبة على البارد من تجاويف مثقوبة فوق قالب عائم — لا يوجد لحام طولي، لا منطقة انصهار، لا مستوى ضعيف. مصنع وفقًا لمعيار ASTM B163 و ASME SB-163 لأنابيب مبادلات الحرارة والمكثفات النيكل غير الملحومة، مع شهادة اختبار المواد (MTC) كاملة لكل دفعة حرارية وفقًا لـ EN 10204 3.1 وتوفر تحقق طرف ثالث من SGS. هذا ليس نفس الأنبوب الشعري الذي نشحنه لكروماتوغرافيا الغاز المخبرية. إنه مصمم خصيصًا لخدمة حقول النفط: خطوط التشغيل الهيدروليكي، أنابيب الحقن الكيميائي، قنوات استشعار الضغط في قاع البئر، وأنابيب الأجهزة السطحية حيث يكون التسرب حدثًا يتعلق بالسلامة، وليس إعادة معايرة.
| المعلمة | النطاق | التفاوت |
|---|---|---|
| القطر الخارجي (OD) | 1.0 – 20 مم | ±0.05 مم |
| سمك الجدار | 0.15 – 2.5 مم | أقصى تباين محيطي ±8% |
| الطول (مستقيم) | حتى 6 م | تفاوت القطع ±2 مم |
| الطول (ملفوف) | حتى 2000 متر (جدار رفيع ≤ 3 مم OD) | طول مستمر واحد، لا توجد لحامات مدارية |
| حالة التسليم | مسحوب على البارد؛ مُلدن (90–120 HB) أو مزاج مسحوب حسب الطلب | |
| المعايير المطبقة | ASTM B163 / ASME SB-163 (أنبوب نيكل غير ملحوم)؛ ASTM B161، B725 كمرجع | |
مجموعات القطر الخارجي * سمك الجدار المخصصة خارج النطاق القياسي عند الطلب. حدد MAWP عند الاستفسار لتأكيد سمك الجدار.
| الخاصية | غير ملحوم (مسحوب على البارد) | ملحوم (لحام طولي) |
|---|---|---|
| ضغط الانفجار عند جدار متساوٍ | 100% من المحسوب — لا يوجد تخفيض لتصنيف اللحام | مخفض بنسبة 15–25% — عامل كفاءة وصلة اللحام 0.75–0.85* |
| خدمة حامضة (H₂S) | لا يوجد قابلية لتشقق الإجهاد الكبريتي — بنية مجهرية متجانسة | منطقة التأثير الحراري للحام هي موقع بدء مفضل لتشقق الإجهاد الكبريتي وفقًا لـ NACE MR0175 |
| إجهاد الضغط الدوري | لا توجد عيوب مجهرية لانتشار الشقوق | خط انصهار اللحام هو موقع بدء رئيسي لشقوق الإجهاد الدوري |
| توحيد الجدار (360 درجة) | ±8% — يتم التحكم فيه بواسطة القالب العائم | ±15% — يشكل رأس اللحام بقعة سميكة موضعية؛ قد تكون منطقة التأثير الحراري أرق |
| التكلفة لكل متر | علاوة 20–40% — المزيد من مراحل السحب | أقل — تشكيل شريط مستمر، إنتاجية أعلى |
| مناسب لصناعة النفط والغاز | خطوط تحكم HPHT، كابلات تحت سطح البحر، خدمة حامضة | هواء مرافق منخفض الضغط، قنوات غير حرجة |
| القطر الخارجي (مم) | الجدار (مم) | ضغط الانفجار المحسوب (MPa) | ضغط الانفجار المحسوب (psi) | MAWP عند عامل أمان 4:1 (MPa) |
|---|---|---|---|---|
| 3.0 | 0.50 | 57 | 8,220 | 14.2 |
| 3.0 | 0.75 | 85 | 12,330 | 21.3 |
| 6.0 | 0.50 | 28 | 4,110 | 7.1 |
| 6.0 | 1.00 | 57 | 8,220 | 14.2 |
| 10.0 | 1.00 | 34 | 4,930 | 8.5 |
| 10.0 | 1.50 | 51 | 7,400 | 12.8 |
| 12.0 | 2.00 | 57 | 8,220 | 14.2 |
محسوب وفقًا لصيغة بارلو: P = (2 * S * t) / D حيث S = 170 MPa (قوة الخضوع، نيكل 200 مُلدن). اختبار إثبات هيدروستاتيكي إلى 1.5 * MAWP متاح عند الطلب. للتطبيقات التي تتطلب MAWP أعلى عند قطر خارجي مكافئ، حدد جدارًا سميكًا أو أكد ضغط الخدمة الأقصى عند الاستفسار.
| البيئة | الحالة | Ni200 | فولاذ مقاوم للصدأ 316L |
|---|---|---|---|
| H₂S (غاز حامض) | ≤ 1 رطل لكل بوصة مربعة ضغط جزئي، ≤ 150 درجة مئوية | لا يوجد تشقق إجهاد كبريتي — محصن حسب تعريف NACE MR0175 | قابل لتشقق الإجهاد الكبريتي في منطقة التأثير الحراري — يتطلب معالجة حرارية بعد اللحام |
| CO₂ (تآكل حلو) | CO₂ مذاب، pH 4–5، ≤ 100 درجة مئوية | معدل التآكل< 0.01 مم/سنة | 0.1–0.5 مم/سنة — خطر التنقر عند اللحامات |
| تشقق الإجهاد الناتج عن الكلوريد | > 1000 جزء في المليون Cl⁻، > 60 درجة مئوية | محصن — لا توجد آلية تشقق إجهاد ناتجة عن الكلوريد في النيكل النقي | قابل للتأثر فوق 60 درجة مئوية — خاصة عند اللحامات والمناطق المشغولة على البارد |
| مياه منتجة | 50,000–200,000 جزء في المليون TDS، 80–150 درجة مئوية | تآكل عام< 0.02 مم/سنة | تآكل التنقر والشقوق — غير موصى به بدون تثبيط |
| المعيار | العنوان | الملاءمة للأنابيب الشعرية من النيكل |
|---|---|---|
| ASTM B163 | أنابيب مبادلات الحرارة والمكثفات النيكل وسبائك النيكل غير الملحومة | المعيار الأساسي — يحكم مباشرة أنابيب النيكل الشعرية غير الملحومة لخدمة حدود الضغط ونقل الحرارة. هذا هو المعيار الصحيح للأنابيب الشعرية للنفط والغاز. |
| ASME SB-163 | أنابيب مبادلات الحرارة والمكثفات النيكل وسبائك النيكل (إصدار رمز وعاء الضغط ASME) | معادل رمز وعاء الضغط لـ ASTM B163. مطلوب عندما يكون الأنبوب الشعري جزءًا من نظام ضغط ASME Section VIII أو B31.3. |
| ASTM B161 | أنابيب ووصلات نيكل غير ملحومة | قابل للتطبيق على أنابيب النيكل غير الملحومة ذات القطر الأكبر والجدار الأسمك. مرجع عندما تقترب أبعاد الأنابيب الشعرية من أحجام الأنابيب الصغيرة. |
| ASTM B725 | أنابيب نيكل وسبائك نيكل-نحاس ملحومة | معيار مرجعي للبديل الملحوم. أنابيب DLX الشعرية غير ملحومة وتتجاوز متطلبات السلامة لهذا المعيار. |
| NACE MR0175 / ISO 15156 | المواد المستخدمة في البيئات المحتوية على H₂S في إنتاج النفط والغاز | النيكل 200 (UNS N02200) مدرج كمقبول للخدمة الحامضة دون قابلية تشقق بيئي. |
ASTM B163 هو المعيار الصحيح والمطبق مباشرة على أنابيب النيكل الشعرية غير الملحومة. ASTM A240 (ألواح الفولاذ المقاوم للصدأ) و ASTM A182 (وصلات الصلب المطاوع) غير قابلة للتطبيق على أنابيب النيكل الشعرية — فهي تحكم عائلات مواد وأشكال منتجات مختلفة تمامًا. تشهد DLX على حدود كيمياء وخصائص ميكانيكية B163 في كل شحنة.
| الدرجة | محتوى النيكل | مناسب لتطبيقات النفط والغاز | السعر المرجعي (FOB، دولار أمريكي/كجم) |
|---|---|---|---|
| Ni200 | ≥ 99.6% | قياسي — خطوط تحكم هيدروليكية، حقن كيميائي، أنابيب أجهزة سطحية | 62 – 70 |
| Ni201 | ≥ 99.0% (C ≤ 0.02%) | درجة حرارة عالية — قنوات استشعار في قاع البئر، تتبع البخار، خطوط إشعال اللهب فوق 315 درجة مئوية | 66 – 75 |
| N4 | ≥ 99.9% (Ni+Co) | خدمة حرجة — خطوط تحكم رأس البئر تحت سطح البحر، بيئات الغاز الحامض الغنية بـ H₂S | 82 – 92 |
| N6 | ≥ 99.5% (Ni+Co) | استخدام عام — خطوط تحكم هوائية، هواء آلي غير حرج، قنوات حماية | 52 – 60 |
أسعار FOB شنغهاي، طلبات 5–500 كجم. أسعار حجمية للعقود السنوية. الحد الأدنى للطلب: 5 كجم. فحص طرف ثالث من SGS متاح عند الطلب. التسليم القياسي 7–25 يوم عمل.
| العنصر | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9% | ≥ 99.5% | — | — |
| Ni | — | — | ≥ 99.2% | ≥ 99.0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Si | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | — | — |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | — | — |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
المصدر: كتالوج منتجات سبائك DLX. شهادة اختبار المواد (MTC) EN 10204 3.1 مع التركيب الكامل مدرج في كل شحنة. تحقق طرف ثالث من SGS متاح.
| الخاصية | القيمة | الوحدة |
|---|---|---|
| مقاومة الشد (Rm) | ≥ 462 | MPa |
| الاستطالة (A5) | ≥ 35 | % |
| الصلابة | 90 – 120 | HB (مُلدن) |
| معامل الصلابة (معامل القص) | ~ 76 | GPa (KN/mm²) |
| الكثافة | 8.89 | جم/سم³ |
| نقطة الانصهار | 1435 – 1446 | °C |
| درجة حرارة كوري | 358 | °C |
| درجة حرارة الخدمة القصوى | 600 | °C |
| المقاومة الكهربائية (20 درجة مئوية) | 0.096 * 10⁻⁶ | Ω·m |
| الموصلية الحرارية | 70.2 | W/m·K |
| معامل التمدد الحراري (20–100 درجة مئوية) | 13.3 * 10⁻⁶ | m/m·°C |
| الحرارة النوعية | 456 | J/kg·°C |
| بناء الأنبوب | غير ملحوم — مسحوب على البارد فوق قالب، لا يوجد لحام طولي | |
| معيار المادة | ASTM B163 / ASME SB-163؛ مرجع NACE MR0175 | |
المصدر: كتالوج منتجات سبائك DLX. درجة حرارة كوري 358 درجة مئوية من بيانات الخصائص الفيزيائية للنيكل المنشورة. شهادة اختبار المواد (MTC) EN 10204 3.1 مع كل شحنة.
| المعلمة | النطاق القياسي | ملاحظات |
|---|---|---|
| الدرجات | Ni200، Ni201، N4، N6 | مونيل متاح لخدمة مياه البحر |
| البناء | غير ملحوم، مسحوب على البارد | لا يوجد لحام طولي — مصنف لـ HPHT |
| نطاق القطر الخارجي | 1.0 – 20 مم | تفاوت ±0.05 مم |
| سمك الجدار | 0.15 – 2.5 مم | حدد MAWP لتأكيد حساب الجدار |
| الطول | مستقيم حتى 6 م؛ ملفوف حتى 2000 م | ملفوف للجدران الرقيقة ≤ 3 مم OD |
| المعايير | ASTM B163 / ASME SB-163؛ NACE MR0175 | شهادة مواد كاملة لكل دفعة حرارية |
| اختبار طرف ثالث | SGS مقبول | يتم الترتيب عند الاستفسار |
| الحد الأدنى للطلب | 5 كجم | عينة لتأهيل الضغط متاحة |
التسليم: 7–25 يوم عمل. خدمة سريعة متاحة. شحن جوي< 30 كجم؛ شحن بحري للكميات الكبيرة. المغادرة: شنغهاي.
تشهد شركة Changzhou DLX Alloy Co., Ltd. على أنابيب النيكل الشعرية غير الملحومة الخاصة بها وفقًا لمعايير ASTM B163 و ASME SB-163 — ليس لأن هذه المعايير تبدو موثوقة، ولكن لأنها المعايير التي تحكم فعليًا أنابيب النيكل غير الملحومة لخدمة حدود الضغط ونقل الحرارة. يعرف مهندسو مشتريات النفط والغاز والمفتشون الخارجيون الفرق بين B163 (أنابيب النيكل) و A240 (ألواح الفولاذ المقاوم للصدأ). منذ عام 2002، قامت منشأتنا التي تبلغ مساحتها 12,000 متر مربع والمخصصة للنيكل فقط في Changzhou بسحب أنابيب النيكل غير الملحومة لتطبيقات النفط والغاز في مراحل الإنتاج والنقل والتكرير — من خطوط التحكم الهيدروليكي تحت سطح البحر إلى أنابيب الأجهزة في المصافي البرية. حاصلة على شهادة ISO9001، بسعة 500 طن شهريًا، تخدم عملاء قطاع الطاقة في أكثر من 40 دولة. تتضمن كل شحنة شهادة اختبار مواد (MTC) EN 10204 3.1 خاصة بالدفعة الحرارية مع توثيق الكيمياء والخصائص الميكانيكية المقاسة مقابل حدود مواصفات ASTM B163.
يغطي معيار ASTM B163 أنابيب مبادلات الحرارة والمكثفات النيكل وسبائك النيكل غير الملحومة — هذا هو المعيار الصحيح للأنابيب الشعرية من النيكل في أي تطبيق حدود ضغط أو نقل حرارة. يغطي معيار ASTM A240 ألواح الفولاذ المقاوم للصدأ، الصفائح، والشرائط — وليس الأنابيب، وليس النيكل. يغطي معيار ASTM A182 وصلات الأنابيب المصنوعة من سبائك الصلب المطاوع — وليس الأنابيب الشعرية، وليس النيكل. الاستشهاد بـ A240 أو A182 على أنبوب نيكل شعري هو خطأ في مواصفات المواد. تشهد DLX على B163 لكل دفعة حرارية في كل شحنة.
نعم. النيكل 200 (UNS N02200) مدرج كمقبول للخدمة الحامضة وفقًا لـ NACE MR0175/ISO 15156 دون قابلية تشقق بيئي. لا يتعرض لتشقق الإجهاد الكبريتي ويقاوم التقصف الهيدروجيني عند ضغوط جزئية نموذجية لرأس البئر. للبيئات الغازية الحامضة شديدة العدوانية مع H₂S أعلى من 1 رطل لكل بوصة مربعة ودرجات حرارة أعلى من 150 درجة مئوية، يوصى بدرجة N4 (99.9% Ni) أو أنابيب مونيل 400 الشعرية. حدد تركيز H₂S وظروف التشغيل للحصول على توصية بالمادة.
يتبع ضغط الانفجار صيغة بارلو: P = (2 * S * t) / D. بالنسبة للنيكل 200 المُلدن (S ≈ 170 MPa قوة خضوع)، فإن أنبوبًا شعريًا بقطر خارجي 6 مم * سمك جدار 1 مم ينتج عنه ضغط انفجار يبلغ حوالي 57 ميجا باسكال (8220 رطل لكل بوصة مربعة) وضغط تشغيل أقصى موصى به يبلغ 14.2 ميجا باسكال عند عامل أمان 4:1. ارجع إلى جدول مرجع ضغط الانفجار أعلاه لمجموعات القطر الخارجي/الجدار الشائعة. قدم MAWP المستهدف لديك عند الاستفسار لتأكيد سمك الجدار.
نعم. يتم قبول فحص طرف ثالث من SGS وترتيبه في منشأتنا في Changzhou. يشهد المفتش على تحديد المواد، والتحقق من الأبعاد، وأخذ العينات، والاختبارات الميكانيكية. قد يتم استيعاب BV و TUV و DNV أيضًا — قم بالتأكيد عند الطلب. يتم تضمين تقرير الفحص مع وثائق الشحن الخاصة بك.
نعم. بالنسبة للأنابيب الشعرية ذات الجدران الرقيقة (≤ 3 مم OD، جدار ≤ 0.5 مم)، نوفر أطوالًا ملفوفة مستمرة من 500 إلى 2000 متر لكل بكرة — مسحوبة كطول مستمر واحد بدون لحامات مدارية. حدد الطول المستمر المطلوب، والقطر الخارجي، والجدار، وحالة التسليم عند الاستفسار. نؤكد الجدوى وسعة البكرة في غضون 24 ساعة.
